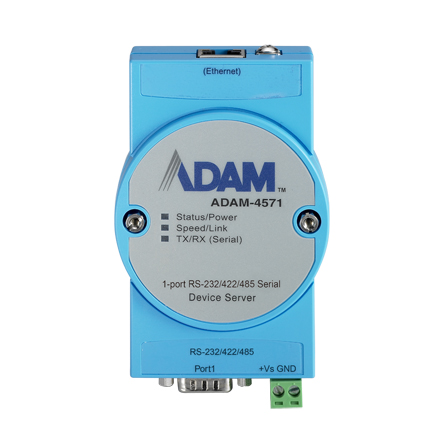

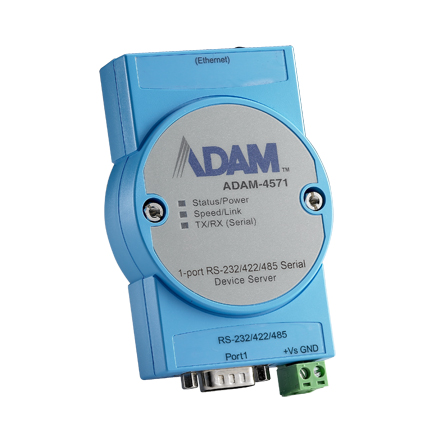

Advantech - ADAM-4571-CE
171,00 €*
Lieferzeit: Derzeit ca. 3-4 Wochen
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
ADAM-4571 und ADAM-4571L sind schnelle und kostengünstige Daten-Gateways zwischen seriellen und Ethernet-Schnittstellen. Die Geräte bieten zudem die Vorteile von Fernverwaltung und Datenzugänglichkeit für RS-232/422/485-Geräte. Die Übertragungsgeschwindigkeit der Geräte beträgt bis zu 230 kbps, was den Anforderungen für Hochgeschwindigkeits-Datenübertragungen gerecht wird.
Zusätzlich können Sie die ADAM-4571 und ADAM-4571L mit einer Windows-Software konfigurieren, ohne dass eine weitere Programmierung erforderlich ist. Die Geräte schützen nicht nur Ihre bestehende Hardwareinvestition, sondern gewährleisten auch die zukünftige Erweiterbarkeit des Netzwerks. Da die Protokollkonvertierung transparent ist, können alle Ihre bestehenden Geräte nahtlos in ein Ethernet-Netzwerk integriert werden. Daher können ADAM-4571 und ADAM-4571L in Sicherheitssystemen, Fertigungsautomatisierung, SCADA, Verkehrssystemen und mehr eingesetzt werden. ADAM-4571 und ADAM-4571L verbinden sowohl Ihre bestehende Mensch-Maschine-Schnittstelle (HMI) PC als auch Ihre RS-232/422/485-Geräte mit Ethernet-Kabeln.
ADAM-4571 und ADAM-4571L werden mit einer Windows-Konfigurations- und Port-Mapping-Software geliefert.
Das Konfigurationstool kann alle Ethernet-Daten-Gateway-Geräte im lokalen Netzwerk automatisch erkennen und ermöglicht es Ihnen, alle Einstellungen anzupassen. Das Port-Mapping-Tool hilft Ihnen, COM-Ports für die Windows NT/2000/XP-Plattform einzurichten. Dies hilft Ihnen, alle Ports gemäß Ihren Bedürfnissen zu konfigurieren.
LIEFERUMFANG: ADAM-4571-CE
| Anzahl der Anschlüsse: | 1 Anschluss |
|---|---|
| Protokoll: | TCP, UDP |
| RS 232/422/485 zu x: | Ethernet |
Eigenschaften
- Unterstützt RS-232/422/485 serielle Kommunikation
- Unterstützt Baudraten bis zu 921,6 kbps
- Erlaubt bis zu 5 Hosts den Zugriff auf einen seriellen Port
- Erlaubt bis zu 16 Hosts im TCP-Client-Modus den Zugriff
- Bietet COM-Port-Umleitung (virtueller COM-Port), TCP- und UDP-Betriebsmodi
- Bietet 10/100 Mbps Auto-Sensing Ethernet-Port
- Unterstützt die Funktion zur automatischen Wiederverbindung
- Eingebauter 15 KV ESD-Schutz für alle seriellen Signale
- Automatische Datenflusssteuerung für RS-485
- Unterstützt Remote-Firmware-Update
Technische Spezifikationen
Ethernet-Kommunikation
- Kompatibilität: IEEE 802.3, IEEE 802.3u
- Geschwindigkeit: 10/100 Mbps
- Anzahl der Ports: 1
- Port-Anschluss: 8-poliger RJ45
- Schutz: Eingebauter 1,5 KV magnetischer Isolationsschutz
Serielle Kommunikation
- Port-Typ: RS-232/422/485, softwarewählbar
- Anzahl der Ports: 1
- Port-Anschluss: DB9 männlich
- Datenbits: 5, 6, 7, 8
- Stoppbits: 1, 1,5, 2
- Parität: Keine, Ungerade, Gerade, Space, Mark
- Flusskontrolle: XON/XOFF, RTS/CTS
- Baudrate: 50 bps ~ 921,6 kbps, jede Baudrate einstellbar
- Serielle Signale:
- RS-232: TxD, RxD, CTS, RTS, DTR, DSR, DCD, RI, GND
- RS-422: TxD+, TxD-, RxD+, RxD-, GND
- RS-485: Data+, Data-, GND
- Schutz: 15 KV ESD-Schutz für alle Signale
Software
- Unterstützte Betriebssysteme: 32-Bit/64-Bit Windows XP/Vista/7/8, Windows Server 2003/2008/2008 R2/2012, Windows CE 5.0 und Linux
- Utility: Software Advantech EKI Device Configuration Utility
- Betriebsmodi:
- COM-Port-Umleitung (virtueller COM-Port)
- TCP/UDP-Server (Abfragemodus)
- TCP/UDP-Client (Ereignisbehandlung) Modus
- Pair-Verbindung (Peer-to-Peer-Modus)
- Konfiguration: Windows-Utility, Telnet-Konsole, Webbrowser
- Protokolle: ARP, ICMP, IP, TCP, UDP, BOOTP, DHCP-Client, Auto IP, Telnet, SNMP, HTTP, DNS, SMTP
Mechanik
- Abmessungen (B x H x T): 70 x 130 x 30 mm (2,76" x 5,12" x 1,18")
- Gehäuse: ABS+PC mit solidem Montagematerial
- Montage: DIN-Schiene, Stapelbar, Wandmontage
- Gewicht: 135 g
Allgemein
- LED-Anzeigen:
- System: Power, Systemstatus
- LAN: Geschwindigkeit, Link/Aktiv
- Seriell: Tx, Rx
- Neustart-Auslöser: Eingebauter WDT (Watchdog-Timer)
Stromanforderungen
- Stromversorgung: 10 ~ 30 V DC
- Stromanschluss: Terminalblock
- Stromverbrauch: 2,5 W
Umweltbedingungen
- Betriebstemperaturen: -10 ~ 60°C (14 ~ 140°F)
- Lagertemperatur: -20 ~ 80°C (-4 ~ 176°F)
- Betriebsfeuchtigkeit: 5 bis 95% RH
Regulatorische Zulassungen
- EMV: CE, FCC Part 15 Subpart B (Klasse A)
