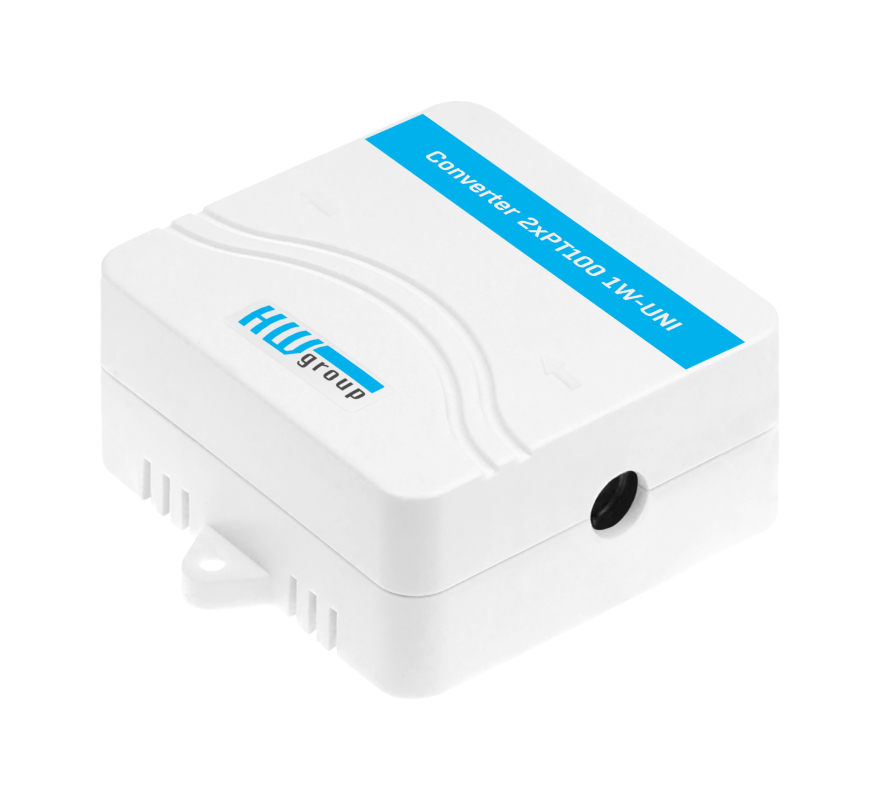

HW Group Converter 2xPt100 1W-UNI - 600567
Konverter für Pt-Temperatursensoren Anschluss für 2x Pt100 oder Pt1000 Temperatursensoren
Listenpreis:
165,00 €*
Händlerpreis - Jetzt anmelden
Lieferzeit: Derzeit ca. 3-4 Wochen
Preise für größere Stückzahlen bitte anfragen.
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Herstellerartikelnummer:
600567
Unsere Artikelnummer:
930102
Fragen? Wir beraten Sie gerne! → Kontaktformular
Produktinformationen "HW Group Converter 2xPt100 1W-UNI - 600567"
Doppelwandler zum Anschluss von zwei Pt-100 und Pt-1000 Fühlern an 1-Wire UNI (RJ11). Ein oder zwei externe Temperaturfühler können über LAN Poseidon2) und GSM (Ares) überwacht werden.
Typische Anwendungen sind die Messung extremer Temperaturen in Öfen, Kühlern, Motoren usw.
Der Konverter schließt einen oder zwei Pt100- oder Pt1000-Platin-Temperatursensoren an den 1-Wire-UNI-Bus an. Pt100-Fühler gibt es in zahlreichen Formfaktoren, die für verschiedene Anwendungen ausgelegt sind.
Der "Konverter 2xPt100 1W-UNI" kann an Poseidon2 oder Ares Geräte angeschlossen werden. Die Werte können über LAN oder GSM ausgetauscht werden.
LIEFERUMFANG:HW Group Converter 2xPt100 1W-UNI - 600567
Typische Anwendungen sind die Messung extremer Temperaturen in Öfen, Kühlern, Motoren usw.
Der Konverter schließt einen oder zwei Pt100- oder Pt1000-Platin-Temperatursensoren an den 1-Wire-UNI-Bus an. Pt100-Fühler gibt es in zahlreichen Formfaktoren, die für verschiedene Anwendungen ausgelegt sind.
Der "Konverter 2xPt100 1W-UNI" kann an Poseidon2 oder Ares Geräte angeschlossen werden. Die Werte können über LAN oder GSM ausgetauscht werden.
- Der Konverter erkennt automatisch Pt100- und Pt1000-Fühler
- Der gemessene Temperaturbereich ist -200 bis +850 °C (-328 bis 1560 °F)
- Die externen Fühler können über 2, 3 oder 4 Drähte angeschlossen werden
- Die Stromversorgung des Messumformers erfolgt über den 1-Wire-Uni-Bus (RJ11)
- Hohe Temperaturmessgenauigkeit, Auto-Range
- Fühler können in Reihe geschaltet werden (zwei RJ11-Anschlüsse)
- Der Konverter kann an 8 Punkten kalibriert werden
LIEFERUMFANG:HW Group Converter 2xPt100 1W-UNI - 600567
| Device: | Accessories |
|---|
- Eingang: 2x Pt-100 oder Pt-1000
- Fühleranschluss: 2 oder 3 oder 4 Drähte
- Elektrische Isolierung: Nein
- Optionen: Einheitenumrechnung, Kalibrierung
- Schnittstelle: 1-Draht UNI (2x RJ11 für Daisy-Chaining)
- Verbindet mit: Poseidon 2250, 4002, Ares 12/14, Poseidon2
- Umgebung: Konverter zur Installation in Innenräumen
- Stromversorgung: Busgespeist (1-Wire UNI) - max. 2 Sensoren pro aktivem Anschluss
- Sensorbegrenzungen: Hohe Stromaufnahme, max. 2 Sensoren pro aktivem RJ11-Port. Wir empfehlen die Verwendung von 1-Wire-Hub Power
Bus
- Type: 1Wire-UNI (RJ11)
- Verbindet sich mit: Poseidon2 xxxx, Ares xx, Poseidon 2250, Poseidon 4002, SiteMon5

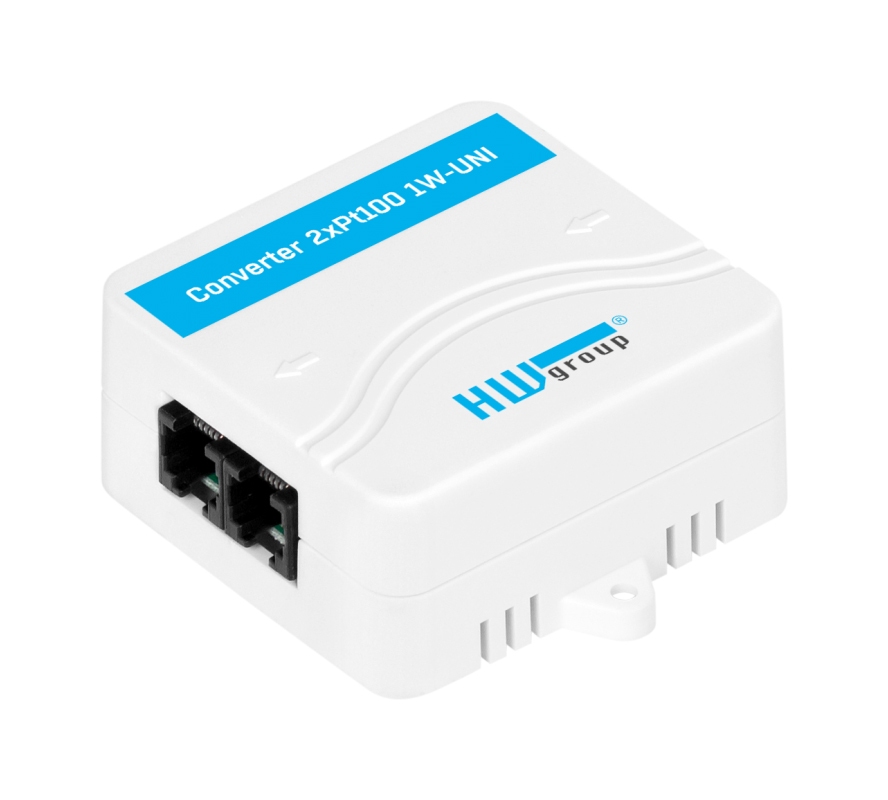

- Anschluss: 2x RJ11 (Sensoren können in Reihe geschaltet werden)
- Maximale Entfernung: 60m (Gesamtleitungslänge vom aktiven Port)
- Elektrische Isolierung: 1Wire-UNI-Bus ist NICHT galvanisch von den Temperaturfühlern getrennt
Leistung
- Spannungsversorgung: 1Draht-UNI-Bus
- Leistungsgrenzen: Ein aktiver RJ11-Anschluss kann maximal zwei Konverter versorgen.
Um die Leistung zu erhöhen, verwenden Sie unseren "1-Wire-Hub Power".
Wandlereingang
- Anschluss: 2x 4-polige Anschlussklemmen (1,2,3,4 + 5,6,7,8)
- Unterstützte Sensoren: 2x Pt100 oder Pt1000 Temperaturfühler (automatische Erkennung)
- Sondenanschluss: 2-Leiter-, 3-Leiter- oder 4-Leiter-Anschluss
- Eingangsbereich / Genauigkeit
Pt-100:-200°C to +650°C (± 0.3°C at +25°C Konvertertemperatur)
Pt-100:-200°C to +850°C (± 0.6°C at +25°C Konvertertemperatur)
Pt-1000: -120°C to +650°C (± 0.3°C at +25°C Konvertertemperatur)
Pt-1000: -120°C to +850°C (± 0.6°C at +25°C Konvertertemperatur) - Genauigkeit des Messsystems
Die Gesamtgenauigkeit ist die Wandlergenauigkeit + Pt-100-Fühlergenauigkeit.
Zum Beispiel für Pt100/A: Δt = ±(0,15 + 0,002 x |t|) [°C]
Gesamtgenauigkeit = ±(0,3 + 0,1 + 0,15 + 0,002 x |t|) [°C] (bei +25°C Wandlertemperatur)
Gesamtgenauigkeit = ±0,55 °C bei Messung von 0 °C (Umformer +25°C)
Gesamtgenauigkeit = ±0,75 °C bei Messung von 100 °C (Umformer +25°C)
Gesamtgenauigkeit = ±2,25 °C bei Messung von 700 °C (Konverter +25°C)
Sensorausgang
- Auflösung; 1 Dezimalstelle
- Angezeigte Einheiten: Standard [°C]
Für die Umrechnung / Neuberechnung in andere Einheiten wenden Sie sich bitte an Ihren Händler. - Messperiode: Einmal pro Sekunde
Sonstiges
- Betriebsbedingungen: -40 bis +85 °C (-40 bis +185 °F) / 5 bis 70 % RH
- Abmessungen / Masse: 65 x 80 x 30 [mm] / 200 g
Anwendungen und Verwendung
- Genaue Messung der Temperatur in einem weiten Bereich
- Kühlanlagen mit eingebauten Temperatursensoren an festen Standorten
- Großflächige Messsysteme mit vielen Messstellen
- Messung von HLK- und Umgebungsbedingungen in intelligenten Gebäuden
- Messung der Temperatur in Lebensmittel- und Getreidelagern
- Industrielle Systeme mit genauer Temperaturmessung
- Temperaturüberwachung in pharmazeutischen Lagern
