HW Group Sensor 60V 1W-UNI v2 - 600534
DC-Spannungssensor (Konverter) mit einem 0 bis 60V DC Eingang und einem 1-Wire UNI (RJ11) Ausgang. Empfohlen für die Messung von -48V DC-Stromversorgung, galvanisch getrennt. Kann an die Geräte Ares und Poseidon2 angeschlossen werden.
Listenpreis:
238,00 €*
Händlerpreis - Jetzt anmelden
Lieferzeit: Derzeit ca. 3-4 Wochen
Preise für größere Stückzahlen bitte anfragen.
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Herstellerartikelnummer:
600534
Unsere Artikelnummer:
930096
Fragen? Wir beraten Sie gerne! → Kontaktformular
Produktinformationen "HW Group Sensor 60V 1W-UNI v2 - 600534"
Galvanisch getrennter Spannungssensor für bis zu 60VDC mit 1Wire-UNI-Ausgang. Typische Anwendungen sind die Messung der Spannung an industriellen Sensoren (0-10V) oder der Batteriespannung. Häufig verwendet für Messungen an 48-Volt-Stromversorgungen in der Telekommunikation (48V-Standard). Die Spannung kann über LAN ( Poseidon2 oder GSM (Ares) überwacht werden.
Der Sensor ist mit einer 8-Punkte-Kalibrierungstabelle/Kurve ausgestattet, um den Messausgang passend zu verwandten Industriesensoren einzustellen. Der Kalibriervorgang wird durch den 1W-UNI USB-Kalibrator unterstützt.
Galvanisch getrennter Sensor zur Messung von Spannungen von 0 bis 60VDC. Typische Anwendungen sind der Anschluss externer Sensoren (0-10V) an ein Überwachungssystem oder die Überwachung der Spannung von 12V-Batterien. Der Sensor kann über 1-Wire UNI-Bus an Poseidon- und SiteMon-Geräte angeschlossen werden, um Werte über IP (Web, E-Mail, SNMP, Modbus/TCP) auszulesen.
Der Sensor ist mit einer 8-Punkte-Kalibrierungstabelle/Kurve ausgestattet, um den Messausgang passend zu verwandten Industriesensoren einzustellen. Der Kalibriervorgang wird durch den 1W-UNI USB-Kalibrator unterstützt.
Galvanisch getrennter Sensor zur Messung von Spannungen von 0 bis 60VDC. Typische Anwendungen sind der Anschluss externer Sensoren (0-10V) an ein Überwachungssystem oder die Überwachung der Spannung von 12V-Batterien. Der Sensor kann über 1-Wire UNI-Bus an Poseidon- und SiteMon-Geräte angeschlossen werden, um Werte über IP (Web, E-Mail, SNMP, Modbus/TCP) auszulesen.
| Überwachung: | Stromausfälle |
|---|
- 0 - 60V DC Spannungsüberwachung
- Hohe Messgenauigkeit (kann auch für 0-10V verwendet werden)
- Sensoren können in Reihe geschaltet werden (zwei RJ11-Anschlüsse)
- Stromversorgung über den 1-Wire UNI-Bus (RJ11) oder über ein externes Netzteil
- Sensor kann auch negative Spannungen von 0 bis -60VDC messen
- Bus
- Typ: 1Wire-UNI (RJ11)
Verbindet mit: Poseidon2 xxxx, Ares xx, Poseidon 2250, Poseidon 4002, SiteMon5

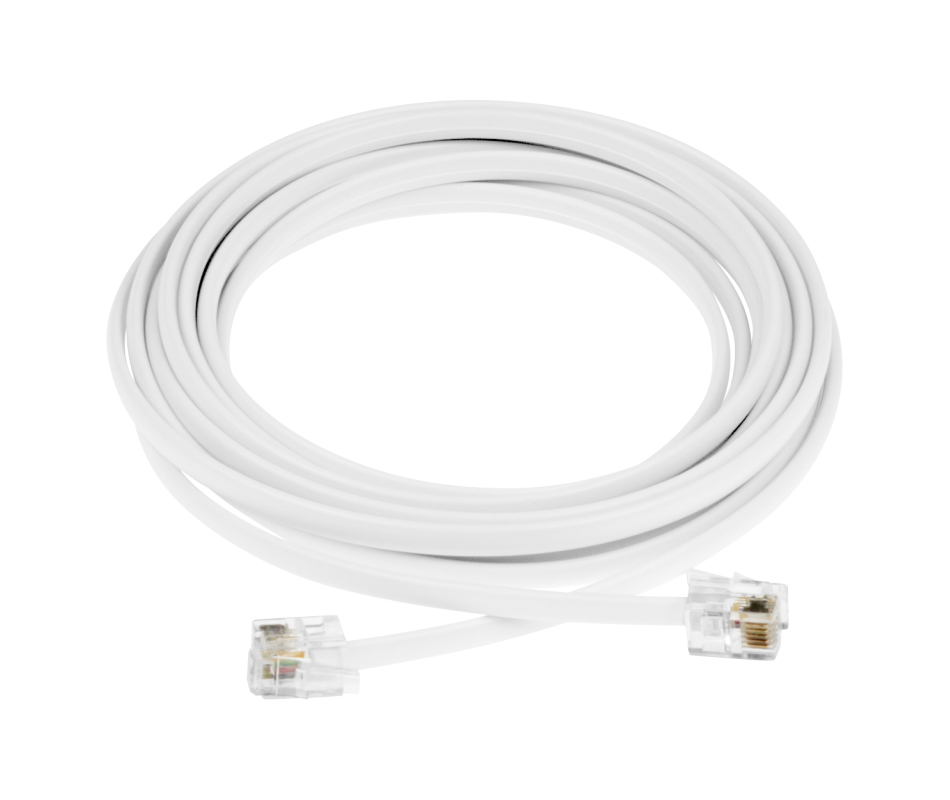

Anschluss: 2x RJ11 (Sensoren können in Reihe geschaltet werden)
Maximale Entfernung: 60m (Gesamtleitungslänge vom aktiven Port)
Elektrische Isolierung: 1Wire-UNI-Bus ist vom 0-60V-Eingang galvanisch getrennt
Stromversorgung
- Spannungsversorgung: 1Wire-UNI-Bus + externer Stromadapter
Externe Stromversorgung: 5VDC externer Stromadapter kann verwendet werden
Leistungsgrenzen: Ein aktiver RJ11-Anschluss kann maximal zwei Sensoren versorgen.
Um die Leistung zu erhöhen, verwenden Sie unseren "1-Wire-Hub Power" oder einen externen Stromadapter.
Elektrische Isolierung: 0-60V-Eingang galvanisch isoliert vom 1Wire-UNI (RJ11)
Sensor-Eingang
- Anschluss: 2-polige Klemmleiste ( V+ , V-)
Maße: Elektrische Spannung 0 bis 60VDC (0-1V, 0-10V, -48V DC, 0-60V)
Eingangsbereich: 0 bis 60VDC (max. 70V)
Genauigkeit: 2% des vollen 60V-Bereichs / 25°C
Sensorausgang
- Auflösung: 1 Dezimalstelle
Angezeigte Einheiten: Voreinstellung: [V]
Wenn Sie eine Umrechnung (z. B. in [m], [mm], [hPa], [ppm]) benötigen, wenden Sie sich an uns.
Messperiode: Einmal pro Sekunde
Sonstiges
- Betriebsbedingungen: -40 bis +85 °C (-40 bis +185 °F) / 5 bis 70 % RH
Abmessungen / Masse: 65 x 80 x 30 [mm] / 200 g
Anwendungen und Einsatzgebiete:
- Batteriespannungsüberwachung in Telekommunikationsanlagen (Telco -48V)
- Unabhängige Messung von einzelnen Batteriezellen (galvanisch getrennt)
- 12V- oder 24V-Autobatteriespannungssensor
- Signalwandler für 0-10V-Industriesensoren
- DC-Stromsensor in -48V-Systemen (mit einem Strommesswiderstand)
