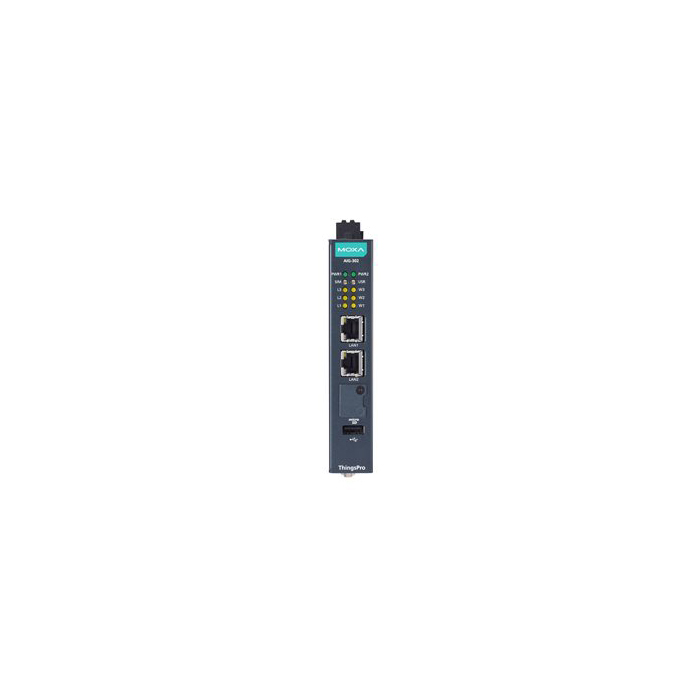

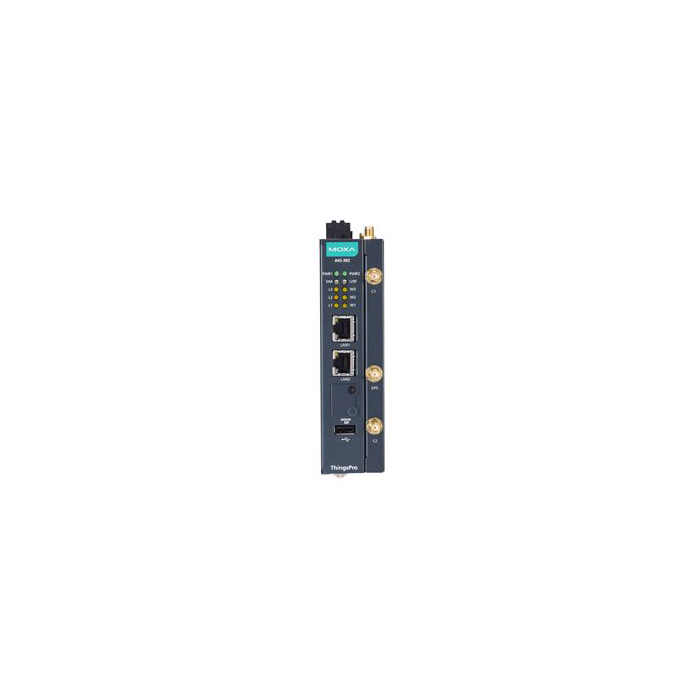

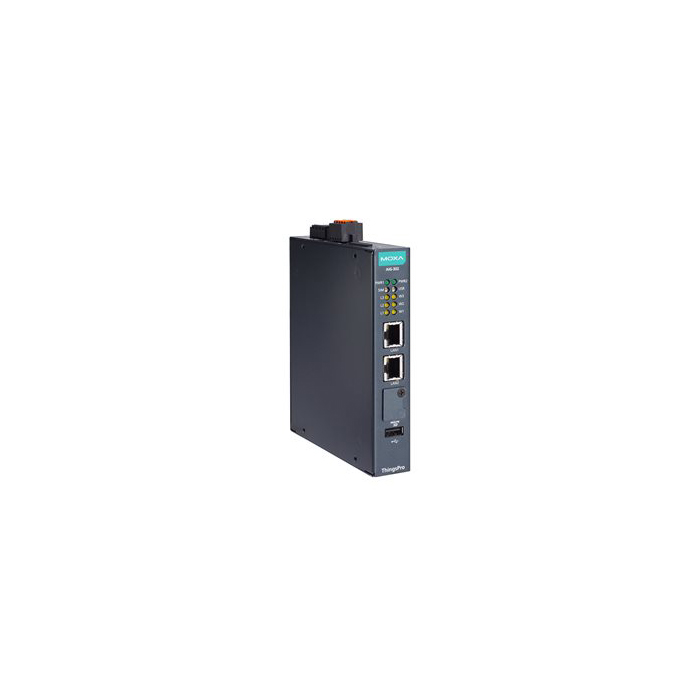

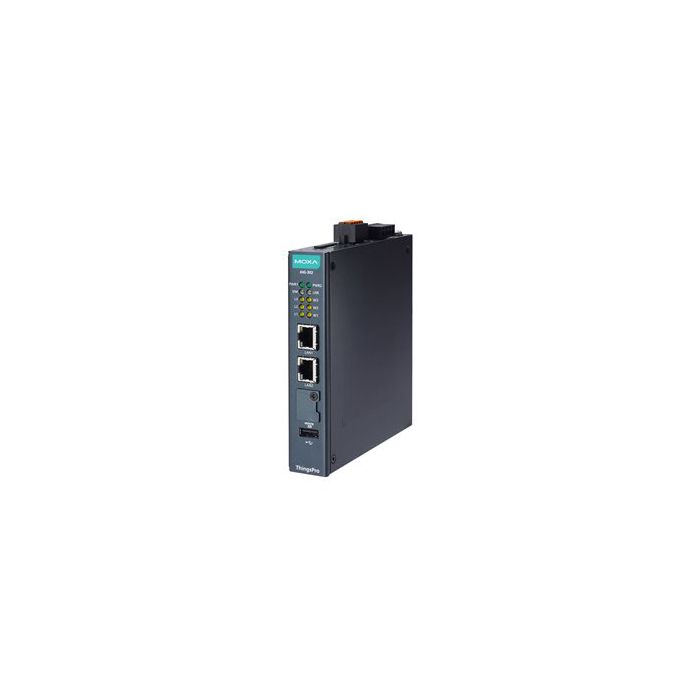

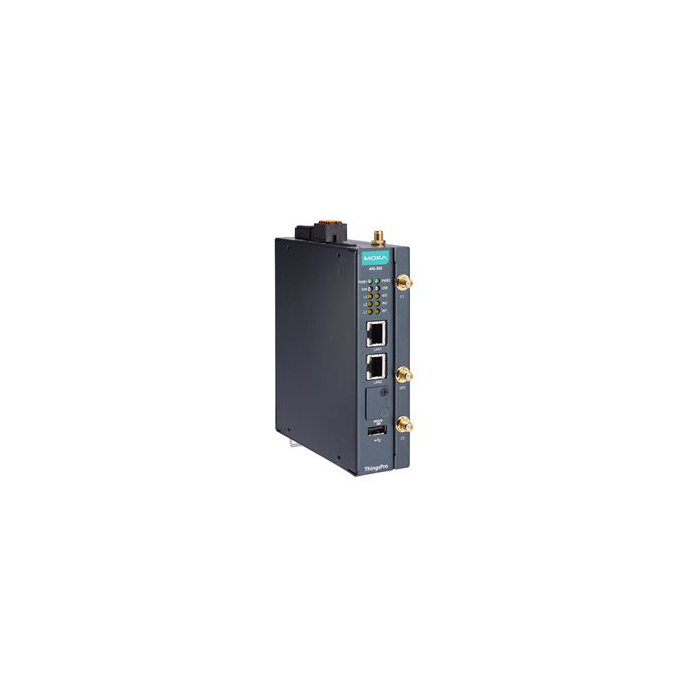

MOXA - AIG-302-T-AZU-LX
1.171,00 €*
Lieferzeit: Derzeit ca. 3-4 Wochen
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Die AIG-302-Serie fortschrittlicher IIoT-Gateways verbindet Modbus RTU/ASCII/TCP-Geräte mit Plattformen wie der Azure-Cloud und MQTT. Die Gateways unterstützen den Modbus TCP-Servermodus, wodurch eine gleichzeitige Übertragung von Daten an Cloud-Plattformen und Ihr lokales SCADA-System ermöglicht wird.
Edge-Computing-Funktionen mit Azure IoT Edge erweitern
Der AIG-302 unterstützt Azure IoT Edge und bietet damit zahlreiche Vorteile, darunter Edge-Computing-Funktionen, reduzierte Bandbreitenkosten, Flexibilität und Skalierbarkeit, nahtlose Integration mit Azure-Diensten sowie einfache Verwaltung und Updates. Insbesondere durch die lokale Datenverarbeitung mit dem AIG-302 bietet das Gerät nicht nur schnelle Reaktionen und geringe Latenz, sondern reduziert auch effektiv die Netzwerkauslastung und damit die Kosten. Zudem sorgt das modulare Design des AIG-302 in Kombination mit Azure IoT Edge für ein flexibles und leicht erweiterbares System. Gleichzeitig ermöglicht die nahtlose Integration mit Azure-Cloud-Diensten eine einfache Erweiterung der Cloud-Funktionen auf Edge-Geräte.
Integrierte, sofort einsatzbereite Datenvorverarbeitungsfunktionen – ganz ohne Programmierung
Energiemanagementsysteme erfassen Energiedaten wie durchschnittliche Stromerzeugung und Energieeffizienz. Diese Daten dienen dazu, die Situation vor Ort zu visualisieren, den Energieverbrauch zu analysieren und die Energieeffizienz zu optimieren. Die meisten Systeme benötigen aussagekräftige Daten, weshalb Edge-Gateways die erfassten Daten vor der Übertragung an Cloud-Anwendungen vorverarbeiten müssen. Manche Anwendungen erfordern zudem schnelle Reaktionen auf die vorverarbeiteten Daten. Die betriebsbereiten IIoT-Gateways der AIG-302-Serie verfügen über Mehrwertfunktionen und eine intuitive Benutzeroberfläche, die Datenvorverarbeitung und dezentrales Gerätemanagement auf wenige Klicks reduzieren.
Sicherer Fernzugriff senkt Wartungskosten
Der AIG-302 bietet leistungsstarke Diagnosewerkzeuge zur Analyse von Protokollstatus sowie zum Erfassen und Auswerten von Datenpaketen, sodass Ingenieure die Ursache von Problemen schnell identifizieren und die Betriebsbereitschaft zügig wiederherstellen können. Darüber hinaus ermöglicht der AIG-302 einen sicheren Fernzugriff, sodass Wartungstechniker Probleme aus der Ferne beheben können – was Zeit und Aufwand spart und gleichzeitig Ausfallzeiten in Energiemanagementsystemen reduziert. Externe Verbindungen lassen sich mit OpenVPN oder TLS verschlüsseln, um eine sichere Kommunikation zu gewährleisten.
Sicherheits-Dashboard zur Erkennung von Sicherheitsproblemen optimiert
Ein Sicherheits-Dashboard führt Gerätescans durch, um potenzielle Cyberbedrohungen aus verschiedenen Blickwinkeln zu erkennen – etwa bei der Verwaltung von Kontoeinstellungen, der Anwendungskommunikation, der Ressourcenüberwachung, der Zertifikatsverteilung, der Modifikation von Diensteinstellungen sowie bei Systemstatusprüfungen. Bei Bedrohungen wird ein Maßnahmenplan zur Problemlösung vorgeschlagen.
LIEFERUMFANG:
- 1 x AIG-302-T-AZU-LX fortschrittliches IIoT-Gateway
- 1 x Anschlussblock-zu-Strombuchse-Konverter
- 1 x DIN-Schienen-Set
- 1 x Schnellinstallationsanleitung
- 1 x Garantiekarte
| Fieldbus Optionen: | ModBus |
|---|---|
| Stromversorgung: | 12 - 48V DC |
| Temperaturbereich: | Erweiterter Temperaturbereich |
| Verbindung: | Ethernet Port, Serial Ports RS232, RS422/485 |
| Wireless Optionen: | GNSS / GPS / Glonass / Beidou |
Eigenschaften
- Unterstützt allgemeinen MQTT-Client zur einfachen MQTT-Verbindung über integrierte Geräte-SDKs, die für die Azure-Cloud-Integration optimiert sind
- Unterstützt Modbus RTU/ASCII/TCP-Client
- Unterstützt Modbus TCP-Server
- Unterstützt Azure IoT Edge
- Integriertes Netzwerk-Traffic-Monitoring- und Diagnosetool für einfache Fehlerbehebung
- Bietet eine robuste OTA-Funktion, um Systemausfälle während Software-Upgrades zu verhindern
- Ausgestattet mit Secure Boot zum Schutz vor schadhaften Software-Injektionsangriffen
- Betriebstemperaturbereich von -40 bis 70 °C
- LTE Cat. 4 Modelle für USA, EU und APAC verfügbar
Spezifikationen
Computer
- CPU: Armv7 Cortex-A7 Dual-Core 1 GHz
- DRAM: 2 GB DDR3L
- Vorinstallierter Speicher: 32 GB eMMC
- Vorinstalliertes Betriebssystem: Moxa Industrial Linux (Debian 11, Kernel 5.10.x)
- Anzahl unterstützter Tags: 3000
Computer-Schnittstellen
- Ethernet-Ports: Auto-sensing 10/100/1000 Mbps Ports (RJ45-Anschluss) x 2
- Serielle Schnittstellen: RS-232/422/485 Ports x 2 (software-selektierbar, DB9-Stecker)
- CAN-Schnittstellen: CAN 2.0 A/B x 1 (DB9-Stecker)
- Digitale Eingänge: DIs x 4
- Digitale Ausgänge: DOs x 4
- USB 2.0: USB 2.0 Host x 1, Typ-A-Anschluss
- Wi-Fi-Antennenanschluss: RP-SMA x 2 (ausgenommen AIG-302-T-AZU-LX)
- Mobilfunkantennenanschluss: SMA x 2 (ausgenommen AIG-302-T-AZU-LX)
- GPS-Antennenanschluss: SMA x 1 (ausgenommen AIG-302-T-AZU-LX)
- Erweiterungssteckplätze: mPCIe-Steckplätze x 1 (ausgenommen AIG-302-T-AZU-LX)
- Tasten: Reset-Taste, Zurücksetzen auf Werkseinstellungen
- TPM: TPM v2.0
Ethernet-Schnittstelle
- Magnetische Isolationsschutz: 1,5 kV (integriert)
- 10/100/1000BaseT(X) Ports (RJ45-Anschluss): 2
Ethernet-Softwarefunktionen
- Industrielle Protokolle:
- Modbus TCP Client/Server
- Allgemeines MQTT
- Azure IoT Device
- Azure IoT Edge
- Konfigurationsoptionen:
- Web-Konsole (HTTP/HTTPS)
- AIG QuickON
- Zeitmanagement:
- NTP Server/Client
- GPS
- Sicherheit:
- OpenVPN-Client
- SSH
- HTTPS/SSL
- TLS
- Firewall
Serielle Schnittstelle
- Anzahl der Ports: 2
- Anschluss: DB9-Stecker
- Baudrate: 300 bps bis 921,6 kbps
- Datenbits: 7, 8
- Stoppbits: 1, 2
- Parität: Keine, Gerade, Ungerade, Space, Mark
- Flusskontrolle: RTS/CTS, XON/XOFF
- Konsolenport: 1 x 4-polige Buchse
Serielle Signale
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w: Data+, Data-, GND
Serielle Softwarefunktionen
- Industrielle Protokolle: Modbus RTU/ASCII Master
CAN-Schnittstelle
- Anzahl der Ports: 1
- Anschluss: DB9-Stecker
- Baudrate: 10 bis 1000 kbps
- Industrielle Protokolle:
- CAN 2.0A
- CAN 2.0B
- Signale: CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND
- Isolation: 2 kV (integriert)
Digitale Eingänge
- Anschluss: Federzug-Euroblock-Anschluss
- Sensortyp:
- Wet-Kontakt (NPN)
- Dry-Kontakt
- Dry-Kontakt:
- Aus: offen
- Ein: Kurzschluss zu GND
- Wet-Kontakt (DI zu COM):
- Ein: 10 bis 30 VDC
- Aus: 0 bis 3 VDC
- Isolation: 3K VDC
Digitale Ausgänge
- Anschluss: Federzug-Euroblock-Anschluss
- Strombelastbarkeit: 200 mA pro Kanal
- I/O-Typ: Sink
- Spannung:
- 24 VDC
- nominal, Open Collector bis 30 VDC
Mobilfunk-Schnittstelle
- Mobilfunkstandards: LTE Cat. 4
- Bandoptionen (USA):
- LTE Band 2 / 4 / 5 / 12 / 13 / 14 / 66 / 71
- UMTS/HSPA 850 MHz / 1900 MHz
- Carrier-Zulassung: Verizon, AT&T
- Bandoptionen (EU):
- LTE Band 1 / 3 / 7 / 8 / 20
- UMTS/HSPA 900 MHz / 1800 MHz / 2100 MHz
- Bandoptionen (APAC):
- LTE Band 1 / 3 / 5 / 8 / 28
- UMTS/HSPA 850 MHz / 900 MHz / 2100 MHz
GPS-Schnittstelle
- Empfängertypen: GPS/GLONASS/BeiDou/Galileo/QZSS
- Genauigkeit: Position: 2,0 m @CEP50
- Zeit bis zur ersten Positionierung (TTFF):
- Warmstart: 22,1 s
- Kaltstart: 29,9 s
- Heißstart: 1,1 s
- Empfindlichkeit:
- Kaltstart: -145 dBm
- Erfassung: -147,0 dBm
- Verfolgung: -160 dBm
- Aktualisierungsrate: 1 Hz
Azure IoT Edge
- Unterstützte Versionen: v1.4.20
- Authentifizierungsmethoden:
- Manuell / Verbindungszeichenfolge
- DPS / Symmetrische Verschlüsselung
- DPS / X.509-Zertifikat
- DPS / TPM
- Azure Direct Methods:
- Neustart
- Software-Upgrade
- Remote-API-Aufruf
- Azure Modul-Zwilling: Gerätekonfiguration
- Moxa-Funktionen:
- Benutzerdefinierter Payload
- Nachrichtengruppe
Allgemeiner MQTT-Client
- Unterstützte Versionen:
- v3.1.1
- v3.1
- QoS-Stufen: 0, 1, 2
- Authentifizierungsmethoden: Benutzername und Passwort
- Sichere Übertragung:
- TLS 1.0
- TLS 1.1
- TLS 1.2
- Native Funktionen:
- Keep Alive
- Nachricht behalten
- Saubere Sitzung
- Testament und letzter Wille
- Moxa-Funktionen:
- Speichern und Weiterleiten
- Benutzerdefinierter Payload
- Remote-API-Aufruf
Azure IoT Gerät
- Unterstützte Verbindungsprotokolle:
- MQTT
- MQTT über WebSockets
- AMQP
- AMQP über WebSockets
- Authentifizierungsmethoden:
- Symmetrischer Schlüssel
- X.509-Zertifikat
- Azure Direct Methods:
- Neustart
- Software-Upgrade
- Remote-API-Aufruf
Modbus RTU/ASCII
- Modus: Client
- Unterstützte Funktionen: 1, 2, 3, 4, 5, 6, 15, 16, 23
- Max. Anzahl an Befehlen: 256 pro Port
- Max. Anzahl verbundener Geräte: 62
Modbus TCP
- Modus: Client/Server
- Unterstützte Funktionen: 1, 2, 3, 4, 5, 6, 15, 16, 23
- Max. Anzahl Serververbindungen: 64
- Max. Anzahl Clientverbindungen: 4
- Max. Anzahl an Befehlen: 3000
LED-Anzeigen
- System:
- Strom x 2
- Benutzer x 1
- LAN: 2 pro Port (10/100/1000 Mbps)
- Funk-Signalstärke: Mobilfunk/Wi-Fi x 6
Stromversorgungsparameter
- Anzahl der Stromversorgungen: Redundante Dual-Eingänge
- Eingangsspannung: 12 bis 48 VDC
- Eingangsstrom: 1 A @ 12 VDC
- Leistungsaufnahme: 12 W
- Stromanschluss: 4-poliger Anschlussblock
Zuverlässigkeit
- Automatischer Neustart-Auslöser: Externer WDT (Watchdog-Timer)
Physikalische Eigenschaften
- Gehäuse:
- Metall
- SECC
- IP-Schutzart: IP30
- Gewicht: 60 g (1,23 lb)
- Abmessungen: 41,5 x 120 x 27 mm (5,7 x 4,72 x 1,06 in)
- Montage:
- DIN-Schienenmontage
- Wandmontage (mit optionalem Kit)
Umweltbedingungen
- Betriebstemperatur: -40 bis 85 °C (-40 bis 185 °F)
- Lagerungstemperatur (inkl. Verpackung): -40 bis 85 °C (-40 bis 185 °F)
- Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend)
- Stoßfestigkeit: IEC 60068-2-27
- Vibrationsfestigkeit: 2 Grms @ IEC 60068-2-64, Zufallswellen, 5 bis 500 Hz, 1 h pro Achse (ohne angeschlossene USB-Geräte)
Standards und Zertifizierungen
- EMV:
- EN 55032/35
- EN 61000-6-2/-6-4
- EMI: CISPR 32, FCC Part 15B Klasse A
- EMS:
- IEC 61000-4-2 ESD: Kontakt: 4 kV; Luft: 8 kV
- IEC 61000-4-3 RS: 80 MHz bis 1 GHz: 10 V/m
- IEC 61000-4-4 EFT: Strom: 2 kV; Signal: 1 kV
- IEC 61000-4-5 Surge: Strom: 1 kV; Signal: 1 kV
- IEC 61000-4-6 CS: 10 V
- IEC 61000-4-8 PFMF
- Sicherheit:
- UL 62368-1
- EN 62368-1
- Funk:
- NCC
- KC
- RCM
- TELEC
- Carrier-Zulassungen:
- AT&T
- Verizon
- PTCRB
- RED:
- EN 301 489-1/19/52
- EN 301 908-1
- EN 303 413
- EN 62311
- Gefahrenbereiche: Klasse I Division 2, ATEX
- Umweltfreundliches Produkt: RoHS, CRoHS, WEEE
MTBF
- Zeit: 1.772.745
- Standards: Telcordia (Bellcore) Standard TR/SR
