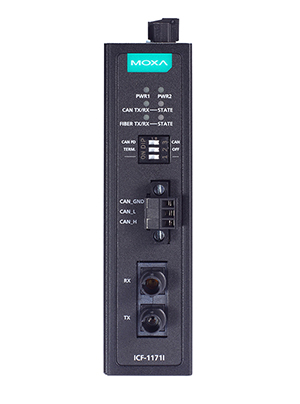

MOXA - ICF-1171I-S-ST
557,00 €*
Lieferzeit: Derzeit ca. 3-4 Wochen
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Die ICF-1171I-Serie CAN-zu-Glasfaser-Konverter werden paarweise verwendet, um zwei CAN 2.0- oder zwei CAN FD-Geräte bzw. -Netzwerke über Singlemode- oder Multimode-Glasfaser zu verbinden. Der ICF-1171I bietet einen 2-kV-Isolationsschutz für die CAN-Schnittstelle sowie zwei Stromeingänge, um sicherzustellen, dass Ihr CANbus-System unterbrechungsfrei arbeitet.
Erweiterung der CAN-Bus-Übertragungsreichweite
Die gesamte Übertragungsreichweite eines CAN 2.0- oder CAN FD-Systems kann mithilfe der ICF-1171I-Konverter unabhängig von der CAN-Baudrate um 2 km (Multimode-Glasfaser) oder um 40 km (Singlemode-Glasfaser) verlängert werden.
Verschiedene Kommunikationsszenarien problemlos realisieren
Zwei CAN 2.0-Netzwerke oder CAN FD-Netzwerke können mit unterschiedlichen Baudraten miteinander kommunizieren. Die ICF-1171I-Konverter erkennen automatisch die Baudrate des angeschlossenen CAN 2.0-Geräts und übernehmen diese. Benutzer müssen daher die Baudrate des angeschlossenen CAN 2.0-Geräts nicht kennen – eine äußerst praktische Funktion. Alternativ können Baudraten auch über Drehschalter auf einen vordefinierten Wert eingestellt werden.
Kommunikationsprobleme einfach diagnostizieren
Es ist leicht zu überprüfen, ob ein Problem am CAN-Bus oder an der Glasfaserverbindung vorliegt. Die ICF-1171I-Konverter sind mit LEDs ausgestattet, die den Status der Glasfaserverbindung, den Kommunikationsstatus der Glasfaser, den Zustand des CAN-Busses sowie den Kommunikationsstatus des CAN-Busses anzeigen.
LIEFERUMFANG:
- 1 x ICF-1171I-S-ST-T
- 1 x Schnellinstallationsanleitung
- 1 x Garantiekarte
| Stromversorgung: | Extern |
|---|---|
| Temperaturbereich: | 0°C bis 60°C |
Eigenschaften
- Überträgt Daten bis zu 40 km über optische Faser
- Konvertiert CAN-Signale in optische Signale und umgekehrt
- Unterstützt CAN 2.0A, CAN 2.0B und CAN FD; konform mit dem ISO 11898-Standard
- CAN 2.0 unterstützt automatische Baudratenerkennung
- CAN 2.0-Arbitrationsrate bis zu 1 Mbps
- CAN FD-Arbitrationsrate bis zu 1 Mbps; Datenrate bis zu 5 Mbps
- Duale Spannungsversorgung für Redundanz
- Modell mit erweitertem Temperaturbereich für Umgebungen von -40 bis 75°C verfügbar
- DIP-Schalter für 120-Ohm-Abschlusswiderstand
- Drehschalter zur Konfiguration der CAN 2.0/CAN FD-Arbitration und Datenrate
- LEDs zur Diagnose des CAN-Busses, der optischen Verbindung und des Spannungsversorgungsstatus
Spezifikationen
Serielle Schnittstelle
Glasfaser: 100Base-Fx-Ports (Singlemode-/Multimode-ST-Anschluss)
| Glasfaser | 100Base-Fx-Ports (Singlemode-/Multimode-ST-Anschluss)
|
||||||||||||||||||||||||||||
CAN-Schnittstelle
- Isolation: 2 kV (integriert)
- Anzahl der Ports: 1
- Signale: CAN_L, CAN_H, CAN Signal GND
- Terminierung: N/A, 120 Ohm (per DIP-Schalter)
- Protokolle: CAN 2.0A, CAN 2.0B, CAN FD, kompatibel mit ISO 11898 Standard (DIP-Schalter zur Auswahl von CAN 2.0/CAN FD)
Glasfaser-Schnittstelle
- Anzahl der Ports: 1
- Stecker: Singlemode ST oder Multimode ST
- Typische Entfernung: Singlemode 40 km, Multimode 2 km
Stromversorgungsparameter
- Eingangsstrom: 188,5 mA (max.)
- Eingangsspannung: 12 bis 48 VDC
- Anzahl der Stromeingänge: 2
- Stromanschluss: Klemmleiste
Relais
- Kontaktstrombelastbarkeit: 1 A @ 30 VDC
- Anschlussbelegung: NC, COM, NO
Physikalische Eigenschaften
- Gehäuse: Metall
- IP-Schutzklasse: IP30
- Abmessungen: 30,3 x 70 x 115 mm
- Gewicht: 294 g
- Montage: DIN-Hutschienenmontage, Wandmontage (optional)
Umweltbedingungen
- Betriebstemperatur: 0 bis 60°C (Standardmodelle), -40 bis 75°C (Industrie-Modelle)
- Lagertemperatur: -40 bis 85°C
- Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend)
Standards und Zertifizierungen
- EMC: EN 55032/35
- EMI: CISPR 32, FCC Part 15B Klasse A
- EMS: IEC 61000-4-2/-3/-4/-5/-6/-8
- Internationale Zulassung: KC
- Sicherheit: UL 62368-1, EN 62368-1
- Vibration: IEC 60068-2-6
MTBF
- MTBF-Zeit: 2.412.885 Stunden
- Standards: Telcordia (Bellcore), GB
Garantie
- Garantiezeitraum: 5 Jahre
