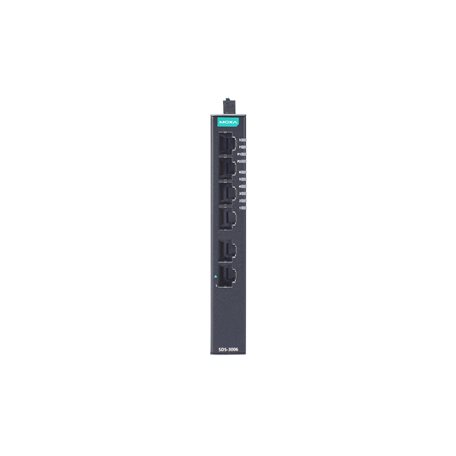

MOXA - SDS-3006
362,00 €*
Lieferzeit: Derzeit ca. 3-4 Wochen
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Der smarte Ethernet-Switch SDS-3006 ist das ideale Produkt für IA-Ingenieure und Automatisierungsmaschinenbauer, um ihre Netzwerke mit der Vision von Industrie 4.0 kompatibel zu machen. Durch die Integration in Maschinen und Schaltschranklösungen vereinfacht der smarte Switch tägliche Aufgaben durch einfache Konfiguration und einfache Installation. Darüber hinaus ist er überwachbar und über den gesamten Produktlebenszyklus hinweg leicht zu warten.
Die am häufigsten verwendeten Automatisierungsprotokolle – darunter EtherNet/IP, PROFINET und Modbus TCP – sind im SDS-3006 Switch integriert, um eine verbesserte Betriebsleistung und Flexibilität zu bieten, indem sie eine Steuerung und Sichtbarkeit über Automatisierungs-HMIs ermöglichen. Er unterstützt zudem eine Reihe nützlicher Managementfunktionen, darunter IEEE 802.1Q VLAN, Port-Mirroring, SNMP, Warnmeldungen per Relais und eine mehrsprachige Web-GUI.
Zusätzliche Funktionen und Vorteile
- IP-Port-Bindung zur schnellen Ersetzung kritischer Geräte, ohne die IP-Adresse neu zuzuweisen
- IEEE 802.1Q VLAN zur Vereinfachung der Netzwerkkonfiguration
- Unterstützt den ABC-02-USB (automatischer Backup-Konfigurator) für schnelle Systemkonfigurations-Backups/-Wiederherstellungen und Firmware-Upgrades
- Automatische Warnmeldungen bei Ausnahmen über Relaisausgang
- Sperrung ungenutzter Ports, SNMPv3 und HTTPS zur Verbesserung der Netzwerksicherheit
- Port-Mirroring für Online-Debugging und -Überwachung
- Lokales Protokoll und Exportfunktion für Inventardateien erleichtern das Bestandsmanagement
- Erweiterte PoE-Managementfunktion (PoE-Port-Einstellungen, PD-Ausfallerkennung und PoE-Zeitplanung)
LIEFERUMFANG:
- 1 x SDS-3006
- 1 x Produktzertifikat für Qualitätsprüfung, vereinfachtes Chinesisch
- 1 x Produkthinweis, vereinfachtes Chinesisch
- 1 x Schnellinstallationsanleitung
- 1 x Garantiekarte
| Anzahl der Anschlüsse: | 6 Anschlüsse |
|---|---|
| Stromversorgung: | 12 - 48V DC |
| Verbindung: | 10 /100 |
Eigenschaften
- 4 IEEE 802.3af/at PoE+ Standard-Ports
- 36 Watt Ausgangsleistung pro PoE+-Port im Hochleistungsmodus
- Mehrsprachige Web-GUI: Englisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch, Japanisch, Deutsch und Französisch
- Unterstützt RSTP/STP und MRP für Netzwerkausfallsicherheit und hohe Netzwerkverfügbarkeit
- Unterstützt die industriellen Protokolle EtherNet/IP, PROFINET und Modbus TCP für einfache Integration und Überwachung in Automatisierungs-HMI/SCADA-Systemen
- Sicherheitsfunktionen gemäß IEC 62443
- Rotärer DIP-Schalter ermöglicht profilbasierte Einstellungen ohne Verwendung eines Webbrowsers
- Unterstützt MXstudio für eine einfache, visualisierte industrielle Netzwerkverwaltung
Technische Spezifikationen
Ethernet-Schnittstelle
- 10/100BaseT(X)-Ports (RJ45-Anschluss): SDS-3006(-T)-Modelle: 6
SDS-3006-2GTXSFP(-T)-Modelle: 4
SDS-3006-4PoE-2GTXSFP(-T)-Modelle: 4
Automatische Aushandlung der Geschwindigkeit
Vollduplex/Halbduplex-Modus
Automatische MDI/MDI-X-Verbindung - Kombinierte Ports (10/100/1000BaseT(X) oder 100/1000BaseSFP): SDS-3006-2GTXSFP(-T)-Modelle: 2
SDS-3006-4PoE-2GTXSFP(-T)-Modelle: 2 - PoE-Ports (10/100/1000BaseT(X), RJ45-Anschluss): SDS-3006-4PoE-2GTXSFP(-T)-Modelle: 4
- Standards: IEEE 802.3 für 10BaseT
IEEE 802.3u für 100BaseT(X)
IEEE 802.3ab für 1000BaseT(X)
IEEE 802.3x für Flusskontrolle
IEEE 802.1D-2004 für Spanning Tree Protocol
IEEE 802.1w für Rapid Spanning Tree Protocol
IEEE 802.1Q für VLAN-Tagging
IEEE 802.1p für Class of Service
Ethernet-Softwarefunktionen
- Industrielle Protokolle: EtherNet/IP
Modbus TCP
PROFINET IO Device - Management: Back Pressure Flow Control
DHCP-Client
Fiber Check
Flusskontrolle
IPv4/IPv6
LLDP
Port Mirror
RMON
SNMP Inform
SNMPv1/v2c/v3
Syslog - MIB: RFC1213
Ethernet-like MIB
IF MIB
LLDP MIB
Bridge MIB
Q-BRIDGE MIB - Redundanzprotokolle: RSTP
STP
MRP - Sicherheit: Schutz vor Broadcast-Stürmen
HTTPS/SSL
SNMPv3
Port-Sperre
Trust Access Control - Zeitmanagement: NTP-Server/Client
SNTP - Filter: 802.1Q VLAN
Drehschalter-Konfiguration
- Industrielles Profil:
Anzeiger Modus 0 Keine Funktion über DIP-Schalter aktiviert (Standard) 1 PROFINET-Profil aktiviert 2 PROFINET-Profil und DHCP-Client aktiviert 3 EtherNet/IP-Profil aktiviert 4 EtherNet/IP-Profil und DHCP-Client aktiviert 5 Modbus TCP-Profil aktiviert 6 Modbus TCP-Profil und DHCP-Client aktiviert 7-9 Reserviert (verhält sich derzeit wie Anzeiger 0)
Switch-Eigenschaften
- MAC-Tabellengröße: 8 K
- Max. Anzahl an VLANs: 8
- VLAN-ID-Bereich: VID 1 bis 4094
- Puffergröße für Pakete: 3 Mbit
LED-Schnittstelle
- LED-Anzeigen: PWR1, PWR2, STATE, FAULT, 10/100M (TP-Port), 10/100/1000M (Gigabit-Kombinationsport),
Smart PoE-LED (nur SDS-3006-4PoE-2GTXSFP(-T)-Modelle)
USB-Schnittstelle
- Speicheranschluss: USB Typ A (nur für ABC-02)
Eingangs-/Ausgangsschnittstelle
- Alarmkontaktkanäle: 1
Relaisausgang mit einer Strombelastbarkeit von 1 A @ 24 VDC - Tasten: Reset-Taste
- Digitale Eingänge: 1
- Digitale Eingangsparameter: +13 bis +30 V für Zustand 1
-30 bis +3 V für Zustand 0
Max. Eingangsstrom: 8 mA
Stromversorgungsparameter
- Anschluss: 2 abnehmbare 4-polige Klemmblöcke
- Eingangsspannung: 12-48 VDC
Redundante doppelte Eingänge - Betriebsspannung: SDS-3006(-T): 9,6 bis 60 VDC
SDS-3006-2GTXSFP(-T): 9,6 bis 60 VDC
SDS-3006-4PoE-2GTXSFP(-T): 9,6 bis 57 VDC
Physikalische Merkmale
- Gehäuse: Metall
- IP-Schutzklasse: IP40
- Abmessungen: 20 x 135 x 111 mm (je nach Modell unterschiedlich)
- Gewicht: variiert je nach Modell
- Montage: DIN-Schienenmontage
Wandmontage (mit optionalem Kit)
Umweltbedingungen
- Betriebstemperatur: Standardmodelle: -10 bis 60°C
Erweiterte Temperaturmodelle: -40 bis 75°C - Lagerungstemperatur: -40 bis 85°C
- Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend)
Standards und Zertifizierungen
- EMV: EN 55032/35
EN 61000-6-2/-6-4 - Sicherheit: EN IEC 62368-1
UL 61010-2-201
Garantie
- Garantiezeit: 5 Jahre
- Details: Siehe www.moxa.com/warranty
