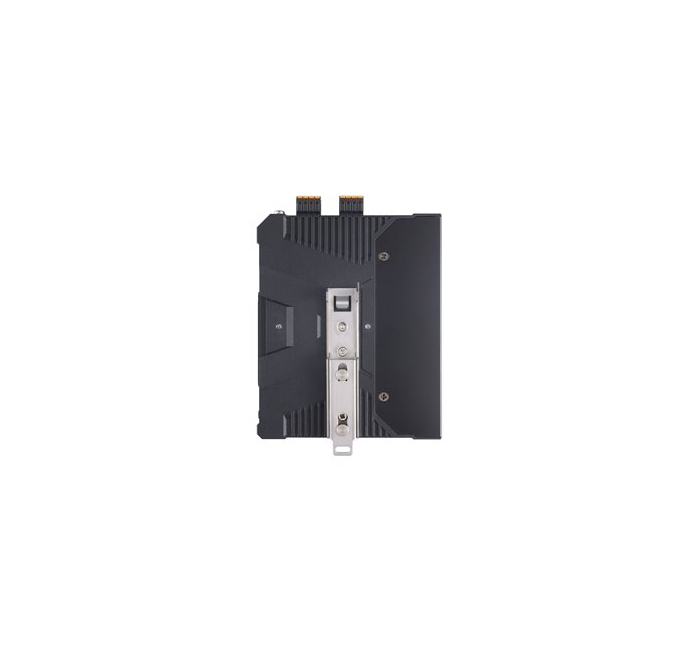

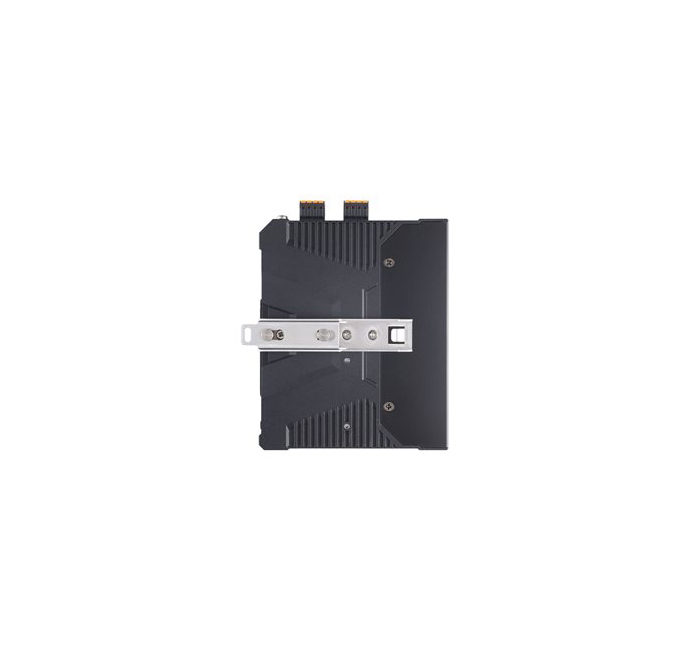

MOXA - SDS-3008
454,00 €*
Noch 1 Stück verfügbar, Lieferzeit: Ab Lager, sofort lieferbar
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Der intelligente Ethernet-Switch SDS-3008 ist das ideale Produkt für IA-Ingenieure und Automatisierungsmaschinenbauer, um ihre Netzwerke mit der Vision von Industrie 4.0 kompatibel zu machen. Indem er Maschinen und Schaltschrankanwendungen „zum Leben erweckt“, erleichtert der smarte Switch den Arbeitsalltag durch einfache Konfiguration und unkomplizierte Installation. Darüber hinaus ist er überwachbar und während des gesamten Produktlebenszyklus einfach zu warten.
Die am häufigsten verwendeten Automatisierungsprotokolle – einschließlich EtherNet/IP, PROFINET und Modbus TCP – sind im SDS-3008-Switch integriert, um eine verbesserte Betriebsleistung und Flexibilität zu ermöglichen, da er über Automatisierungs-HMIs steuerbar und sichtbar ist. Zudem unterstützt er eine Vielzahl nützlicher Verwaltungsfunktionen wie IEEE 802.1Q VLAN, Port-Mirroring, SNMP, Warnmeldungen über Relais und eine mehrsprachige Web-GUI.
Zusätzliche Funktionen und Vorteile
- IP-Port-Bindung zur schnellen Ersetzung kritischer Geräte ohne erneute IP-Adressen-Zuweisung
- IEEE 802.1Q VLAN zur Vereinfachung der Netzwerkplanung
- Unterstützt den ABC-02-USB (Automatischer Backup-Konfigurator) für schnelle Systemkonfigurations-Backups/-Wiederherstellungen und Firmware-Upgrades
- Automatische Warnmeldung bei Ausnahmezuständen über Relaisausgang
- Sperrung ungenutzter Ports, SNMPv3 und HTTPS zur Erhöhung der Netzwerksicherheit
- Port-Mirroring für Online-Debugging und -Überwachung
- Lokales Logbuch und die Möglichkeit zum Export von Inventardateien erleichtern das Inventarmanagement
LIEFERUMFANG:
- 1 x SDS-3008 Serie Switch
- 1 x Produktzertifikat der Qualitätsprüfung, Vereinfachtes Chinesisch
- 1 x Produkthinweis, Vereinfachtes Chinesisch
- 1 x Schnellanleitung zur Installation
- 1 x Garantiekarte
| Anzahl der Anschlüsse: | 8 Anschlüsse |
|---|---|
| Fieldbus Optionen: | EtherNet/IP, ModBus, PROFINET |
| Kategorie: | Ethernet Switch |
| Montage: | DIN-Schiene |
| Stromversorgung: | 12V DC, 24V DC, 48V DC |
| Temperaturbereich: | -10°C bis 60°C, -40°C bis 75°C, Erweiterter Temperaturbereich |
| Verbindung: | 10 /100 |
| Zertifizierung: | IEC-62443 |
| Management: | Layer 2 unmanaged |
Eigenschaften
- Kompaktes und flexibles Gehäusedesign zur Installation in beengten Räumen
- Webbasierte GUI für einfache Gerätekonfiguration und -verwaltung
- Mehrsprachige Web-GUI: Englisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch, Japanisch, Deutsch und Französisch
- Unterstützt RSTP/STP und MRP für Netzwerkausfallsicherheit und hohe Verfügbarkeit
- Unterstützung der industriellen Protokolle EtherNet/IP, PROFINET und Modbus TCP zur einfachen Integration und Überwachung in Automatisierungs-HMI-/SCADA-Systemen
- Unterstützt MXstudio für eine einfache, visuelle Verwaltung industrieller Netzwerke
Spezifikationen
Ethernet-Schnittstelle
- 10/100BaseT(X)-Anschlüsse (RJ45-Stecker):
- 8
- Automatische Geschwindigkeitsanpassung
- Vollduplex-/Halbduplexmodus
- Automatische MDI/MDI-X-Erkennung
- Standards:
- IEEE 802.3 für 10BaseT
- IEEE 802.3u für 100BaseT(X)
- IEEE 802.3ab für 1000BaseT(X)
- IEEE 802.3x für Flusskontrolle
- IEEE 802.1D-2004 für Spanning Tree Protocol
- IEEE 802.1w für Rapid Spanning Tree Protocol
- IEEE 802.1Q für VLAN-Tagging
- IEEE 802.1p für Dienstklassen (Class of Service)
Ethernet-Softwarefunktionen
- Industrielle Protokolle:
- EtherNet/IP
- Modbus TCP
- PROFINET IO-Gerät
- MECHATROLINK-4
- Verwaltung:
- Back Pressure Flow Control
- DHCP-Client
- Faserprüfung
- Flusskontrolle
- IPv4/IPv6
- LLDP
- Port-Mirroring
- RMON
- SNMP Inform
- SNMPv1/v2c/v3
- Syslog
- MIB:
- RFC1213
- Ethernet-like MIB
- IF MIB
- LLDP MIB
- Bridge MIB
- Q-BRIDGE MIB
- Redundanzprotokolle:
- RSTP
- STP
- MRP
- Sicherheit:
- Broadcast-Sturmschutz
- HTTPS/SSL
- SNMPv3
- Port-Sperre
- Vertrauensbasierte Zugriffskontrolle
- Zeitmanagement:
- NTP-Server/-Client
- SNTP
- Filter: 802.1Q VLAN
Switch-Eigenschaften
- Jumbo Frame Größe: 2 KB
- MAC-Tabelle Größe: 8 K
- Max. Anzahl VLANs: 8
- VLAN-ID-Bereich: VID 1 bis 4094
- Puffergröße für Pakete: 3 Mbit
LED-Schnittstelle
- LED-Anzeigen: PWR1, PWR2, STATE, FAULT, 10/100M (TP-Port)
USB-Schnittstelle
- Speicheranschluss: USB Typ A (nur für ABC-02)
Eingangs-/Ausgangsschnittstelle
- Alarmkontaktkanäle:
- 1
- Relaisausgang mit Strombelastbarkeit von 1 A @ 24 VDC
- Tasten: Reset-Taste
- Digitale Eingangskanäle: 1
- Digitale Eingänge:
- +13 bis +30 V für Zustand 1
- -30 bis +3 V für Zustand 0
- Max. Eingangsstrom: 8 mA
Stromversorgungsparameter
- Anschluss: 2 abnehmbare 4-polige Anschlussblöcke
- Eingangsspannung:
- 12–48 VDC
- Redundante Doppel-Eingänge
- Betriebsspannung: 9,6 bis 60 VDC
- Eingangsstrom: max. 0,55 A @ 12–48 VDC
- Leistungsaufnahme (max.): 6,8 W
- Überstromschutz: Unterstützt
- Verpolungsschutz: Unterstützt
Physikalische Eigenschaften
- Gehäuse: Metall
- Schutzart: IP40
- Abmessungen: 20 x 135 x 111 mm (0,79 x 5,32 x 4,37 Zoll)
- Gewicht: 438 g (0,97 lb)
- Montage:
- Hutschienenmontage
- Wandmontage (mit optionalem Kit)
Umweltgrenzwerte
- Betriebstemperatur:
- Standardmodelle: -10 bis 60 °C (14 bis 140 °F)
- Modelle mit erweitertem Temperaturbereich: -40 bis 75 °C (-40 bis 167 °F)
- Lagerungstemperatur (inkl. Verpackung): -40 bis 85 °C (-40 bis 185 °F)
- Relative Luftfeuchtigkeit (Umgebung): 5 bis 95 % (nicht kondensierend)
Standards und Zertifizierungen
- EMV:
- EN 55032/35
- EN 61000-6-2/-6-4
- EMI: CISPR 32, FCC Teil 15B Klasse A
- EMS:
- IEC 61000-4-2 ESD: Kontakt: 6 kV; Luft: 8 kV
- IEC 61000-4-3 RS: 80 MHz bis 800 MHz: 10 V/m; 800 MHz bis 1 GHz: 20 V/m
- IEC 61000-4-4 EFT: Stromversorgung: 2 kV; Signal: 2 kV
- IEC 61000-4-5 Überspannung: Stromversorgung: 2 kV; Signal: 2 kV (1,2/50 μs), 1 kV (10/700 μs)
- IEC 61000-4-6 CS: 10 V
- IEC 61000-4-8 PFMF
- Sicherheit:
- EN 60950-1 (LVD)
- UL 61010-2-201
- Stoßfestigkeit: IEC 60068-2-27
- Freier Fall: IEC 60068-2-32
- Vibration: IEC 60068-2-6
MTBF
- Zeit: 1.391.620 Stunden
- Standards: Telcordia (Bellcore), GB
