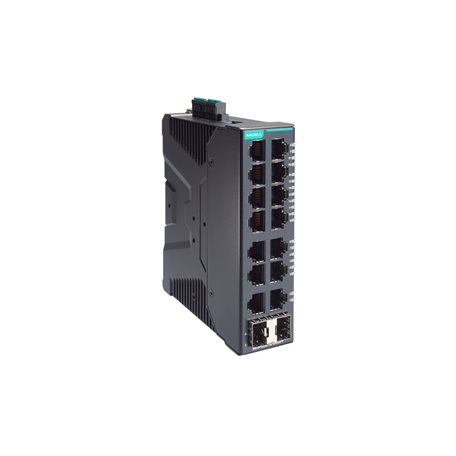

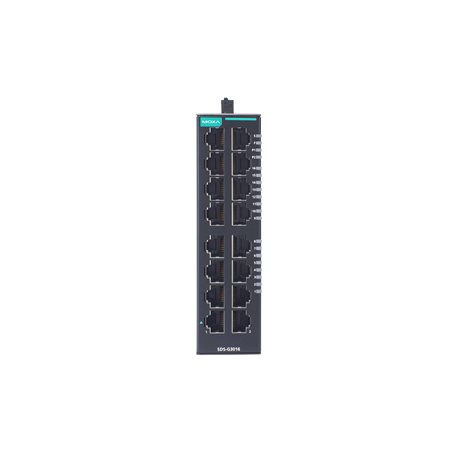

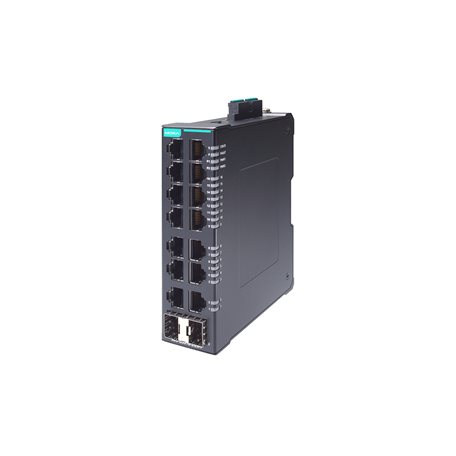

MOXA - SDS-G3016
880,00 €*
Lieferzeit: Derzeit ca. 3-4 Wochen
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Der intelligente Ethernet-Switch SDS-G3016 ist das ideale Produkt für IA-Ingenieure und Maschinenbauer in der Automatisierung, um ihre Netzwerke mit der Vision von Industrie 4.0 kompatibel zu machen. Indem er Maschinen und Schalttafeln „zum Leben erweckt“, vereinfacht der smarte Switch den Arbeitsalltag durch einfache Konfiguration und einfache Installation. Darüber hinaus ist er überwachbar und lässt sich während des gesamten Produktlebenszyklus leicht warten.
Die am häufigsten verwendeten Automatisierungsprotokolle – darunter EtherNet/IP, PROFINET und Modbus TCP – sind im SDS-G3016-Switch integriert, um eine verbesserte Betriebsleistung und Flexibilität zu bieten, indem er von Automatisierungs-HMIs steuerbar und sichtbar gemacht wird. Zudem unterstützt er eine Vielzahl nützlicher Verwaltungsfunktionen, darunter IEEE 802.1Q VLAN, Port-Mirroring, SNMP, Warnung über Relaiskontakt und ein mehrsprachiges Web-GUI.
Zusätzliche Funktionen und Vorteile
- IP-Port-Bindung zur schnellen Ersetzung kritischer Geräte ohne erneute IP-Zuweisung
- IEEE 802.1Q VLAN zur Vereinfachung der Netzwerkplanung
- Unterstützt den ABC-02-USB (automatischer Backup-Konfigurator) für schnelle Systemkonfigurations-Backups/-Wiederherstellungen und Firmware-Upgrades
- Automatische Warnung bei Ausnahmen über Relaisausgang
- Sperrung ungenutzter Ports, SNMPv3 und HTTPS zur Verbesserung der Netzwerksicherheit
- Port-Mirroring für Online-Debugging und -Überwachung
- Lokales Protokoll und Exportmöglichkeit von Inventardateien zur Vereinfachung des Bestandsmanagements
LIEFERUMFANG:
- 1 x SDS-G3016 Serien-Switch
- 1 x Qualitätsprüfzertifikat, Vereinfachtes Chinesisch
- 1 x Produkthinweis, Vereinfachtes Chinesisch
- 1 x Schnellinstallationsanleitung
- 1 x Garantiekarte
| Anzahl der Anschlüsse: | 8+ Anschlüsse |
|---|---|
| Fieldbus Optionen: | PROFINET |
| Kategorie: | Ethernet Switch |
| Montage: | DIN-Schiene, Paneel / Wandmontage |
| Verbindung: | 10 / 100 / 1000, 100 / 1000 SFP |
| Management: | Layer 2 unmanaged |
Eigenschaften
- Kompaktes und flexibles Gehäusedesign zur Installation in engen Räumen
- Webbasierte Benutzeroberfläche (GUI) zur einfachen Gerätekonfiguration und -verwaltung
- Mehrsprachige Web-GUI: Englisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch, Japanisch, Deutsch und Französisch
- Unterstützt RSTP/STP und MRP für Netzwerkausfallsicherheit und hohe Verfügbarkeit
- Unterstützt die industriellen Protokolle EtherNet/IP, PROFINET und Modbus TCP für einfache Integration und Überwachung in HMI-/SCADA-Systemen
- Sicherheitsfunktionen basierend auf IEC 62443
- Drehschalter (DIP-Schalter) ermöglicht profilbasierte Einstellungen ohne Webbrowser
- Unterstützt MXstudio für einfache, visualisierte Verwaltung industrieller Netzwerke
Technische Daten
Ethernet-Schnittstelle
- 10/100/1000BaseT(X)-Ports (RJ45-Anschluss):
- SDS-G3016(-T)-Modelle: 16
- SDS-G3016-2GSFP(-T)-Modelle: 14
- Automatische Geschwindigkeitsverhandlung
- Vollduplex-/Halbduplexmodus
- Automatische MDI/MDI-X-Erkennung
- 100/1000BaseSFP-Slots: SDS-G3016-2GSFP(-T)-Modelle: 2
- Standards:
- IEEE 802.3 für 10BaseT
- IEEE 802.3u für 100BaseT(X)
- IEEE 802.3ab für 1000BaseT(X)
- IEEE 802.3x für Flusskontrolle
- IEEE 802.1D-2004 für Spanning Tree Protocol
- IEEE 802.1w für Rapid Spanning Tree Protocol
- IEEE 802.1Q für VLAN-Tagging
- IEEE 802.1p für Dienstklassen
Ethernet-Softwarefunktionen
- Industrielle Protokolle:
- EtherNet/IP
- Modbus TCP
- PROFINET IO-Gerät
- Management:
- Back Pressure Flow Control
- DHCP-Client
- Faserprüfung
- Flusskontrolle
- IPv4/IPv6
- LLDP
- Port-Mirroring
- RMON
- SNMP Inform
- SNMPv1/v2c/v3
- Syslog
- MIB:
- RFC1213
- Ethernet-like MIB
- IF MIB
- LLDP MIB
- Bridge MIB
- Q-BRIDGE MIB
- Redundanzprotokolle:
- RSTP
- STP
- MRP
- Sicherheit:
- Broadcast-Storm-Schutz
- HTTPS/SSL
- SNMPv3
- Port-Sperrung
- Vertrauenszugangskontrolle
- Zeitverwaltung:
- NTP-Server/-Client
- SNTP
- Filter: 802.1Q VLAN
Drehschalter-Konfiguration
- Industrielles Profil:
Anzeige Modus 0 Keine Funktion über DIP-Schalter aktiviert (Standard) 1 PROFINET-Profil aktiviert 2 PROFINET-Profil und DHCP-Client aktiviert 3 EtherNet/IP-Profil aktiviert 4 EtherNet/IP-Profil und DHCP-Client aktiviert 5 Modbus-TCP-Profil aktiviert 6 Modbus-TCP-Profil und DHCP-Client aktiviert 7-9 Reserviert (derzeit gleiche Funktion wie Anzeige 0)
Switch-Eigenschaften
- MAC-Tabellengröße: 8 K
- Max. Anzahl VLANs: 8
- VLAN-ID-Bereich: VID 1 bis 4094
- Puffergröße für Pakete: 3 Mbit
LED-Anzeige
- LED-Anzeigen: PWR1, PWR2, STATE, FAULT, 10/100M (TP-Port), 10/100/1000M (Gigabit-Kombi-Port), Smart PoE LED (nur bei SDS-3006-4PoE-2GTXSFP(-T)-Modellen)
USB-Schnittstelle
- Speicheranschluss: USB Typ A (nur für ABC-02)
E/A-Schnittstelle
- Alarmkontaktkanäle:
- 1
- Relaisausgang mit 1 A @ 24 VDC
- Tasten: Reset-Taste
- Digitale Eingangskanäle: 1
- Digitale Eingänge:
- +13 bis +30 V für Zustand 1
- -30 bis +3 V für Zustand 0
- Max. Eingangsstrom: 8 mA
Stromversorgung
- Anschluss: 2 abnehmbare 4-polige Klemmenblöcke
- Eingangsspannung:
- 12–48 VDC
- Redundante Dualeingänge
- Betriebsspannung: 9,6 bis 60 VDC
- Eingangsstrom:
- SDS-G3016(-T)-Modelle: max. 1,08 A bei 12–48 VDC
- SDS-G3016-2GSFP(-T)-Modelle: max. 1,29 A bei 12–48 VDC
- Leistungsaufnahme (max.):
- SDS-G3016(-T)-Modelle: 12,95 W
- SDS-G3016-2GSFP(-T)-Modelle: 15,49 W
- Überstromschutz: Unterstützt
- Verpolungsschutz: Unterstützt
Physikalische Eigenschaften
- Gehäuse: Metall
- Schutzart: IP40
- Abmessungen: 36 × 135 × 111 mm (1,42 × 5,32 × 4,37 Zoll)
- Gewicht:
- SDS-G3016(-T)-Modelle: 772 g (1,70 lbs)
- SDS-G3016-2GSFP(-T)-Modelle: 796 g (1,75 lbs)
- Montage:
- Hutschienenmontage
- Wandmontage (mit optionalem Kit)
Umweltbedingungen
- Betriebstemperatur:
- Standardmodelle: -10 bis 60 °C (14 bis 140 °F)
- Modelle mit erweitertem Temperaturbereich: -40 bis 75 °C (-40 bis 167 °F)
- -10 bis 60 °C (14 bis 140 °F)
- -40 bis 75 °C (-40 bis 167 °F)
- -10 bis 60 °C (14 bis 140 °F)
- Lagerungstemperatur (inkl. Verpackung): -40 bis 85 °C (-40 bis 185 °F)
- Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend)
Normen und Zertifizierungen
- EMV:
- EN 55032/35
- EN 61000-6-2/-6-4
- EMI: CISPR 32, FCC Teil 15B Klasse A
- EMS:
- IEC 61000-4-2 ESD: Kontakt: 6 kV; Luft: 8 kV
- IEC 61000-4-3 RS: 80–800 MHz: 10 V/m; 800 MHz–1 GHz: 20 V/m
- IEC 61000-4-4 EFT: Stromversorgung: 2 kV; Signal: 2 kV
- IEC 61000-4-5 Surge: Stromversorgung: 2 kV; Signal: 2 kV (1,2/50 μs), 1 kV (10/700 μs)
- IEC 61000-4-6 CS: 10 V
- IEC 61000-4-8 PFMF
- Sicherheit:
- EN IEC 62368-1
- UL 61010-2-201
- Stoßfestigkeit: IEC 60068-2-27
- Freier Fall: IEC 60068-2-32
- Vibration: IEC 60068-2-6
MTBF
- Zeit:
- SDS-G3016(-T)-Modelle: 2.982.863 Stunden
- SDS-G3016-2GSFP(-T)-Modelle: 2.844.904 Stunden
- Standards: Telcordia (Bellcore), GB
Garantie
- Garantiezeitraum: 5 Jahre
