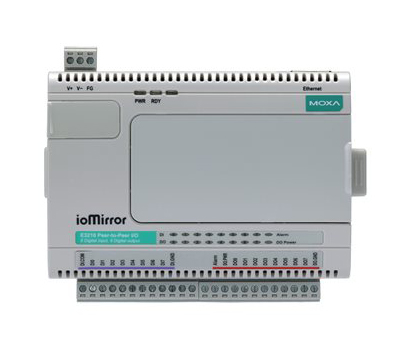

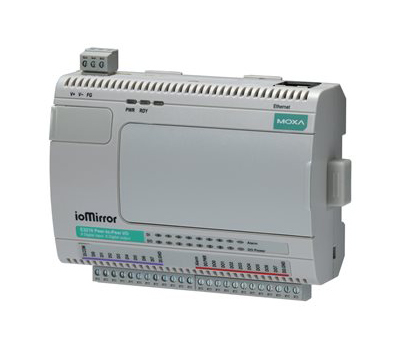

MOXA - ioMirror E3210
Universelle Peer-to-Peer-I/O, 8 DIs, 8 DOs
Listenpreis:
305,00 €*
Händlerpreis - Jetzt anmelden
Lieferzeit: Derzeit ca. 3-4 Wochen
Preise für größere Stückzahlen bitte anfragen.
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Herstellerartikelnummer:
ioMirror E3210
Unsere Artikelnummer:
10930
Fragen? Wir beraten Sie gerne! → Kontaktformular
Produktinformationen "MOXA - ioMirror E3210"
Die ioMirror E3200-Serie, die als Kabelersatzlösung zur Verbindung von entfernten digitalen Eingangssignalen mit Ausgangssignalen über ein IP-Netzwerk entwickelt wurde, bietet 8 digitale Eingangskanäle, 8 digitale Ausgangskanäle und eine 10/100M-Ethernet-Schnittstelle. Bis zu 8 Paare digitaler Ein- und Ausgangssignale können über Ethernet mit einem anderen Gerät der ioMirror E3200-Serie ausgetauscht oder an eine lokale SPS oder DCS-Steuerung gesendet werden. Über ein lokales Netzwerk kann der ioMirror eine niedrige Signallatenz erreichen (typischerweise weniger als 20 ms). Mit dem ioMirror können entfernte Sensoren über Kupfer-, Glasfaser- oder drahtlose Ethernet-Infrastrukturen mit lokalen Controllern oder Anzeigetafeln verbunden und Signale ohne Rauschprobleme über praktisch unbegrenzte Entfernungen übertragen werden.
Sensorsignale an 16 verschiedene Orte aufteilen
Die ioMirror E3200-Serie kann ein Eingangssignal auf zwei digitale Ausgangskanäle an zwei verschiedenen IP-Adressen aufteilen. Acht Tankfüllstandssignale können gleichzeitig an 16 verschiedenen Anzeigetafeln überwacht werden.
Lokale Alarmmeldungen und Fernalarmmeldungen zur Überwachung der Konnektivität
Die ioMirror E3200-Serie verfügt über einen 24 VDC-Alarmausgangskanal, der einen angeschlossenen Summer oder eine LED-Anzeige aktivieren kann, wenn die Verbindung fehlschlägt. Darüber hinaus können beide ioMirror-Module Nachrichten an die ioEventLog-Software senden, um sicherzustellen, dass mindestens eine der Warnmeldungen die ioEventLog-Software erreicht.
LIEFERUMFANG: MOXA ioMirror E3210
Sensorsignale an 16 verschiedene Orte aufteilen
Die ioMirror E3200-Serie kann ein Eingangssignal auf zwei digitale Ausgangskanäle an zwei verschiedenen IP-Adressen aufteilen. Acht Tankfüllstandssignale können gleichzeitig an 16 verschiedenen Anzeigetafeln überwacht werden.
Lokale Alarmmeldungen und Fernalarmmeldungen zur Überwachung der Konnektivität
Die ioMirror E3200-Serie verfügt über einen 24 VDC-Alarmausgangskanal, der einen angeschlossenen Summer oder eine LED-Anzeige aktivieren kann, wenn die Verbindung fehlschlägt. Darüber hinaus können beide ioMirror-Module Nachrichten an die ioEventLog-Software senden, um sicherzustellen, dass mindestens eine der Warnmeldungen die ioEventLog-Software erreicht.
LIEFERUMFANG: MOXA ioMirror E3210
| I/O Schnittstelle: | Digital Input, Digital Output, I/O Sink |
|---|---|
| Protokoll: | ModBus, TCP, UDP |
| Schnittstelle: | Ethernet |
| Temperaturbereich: | Standard-Temperaturbereich |
Eigenschaften
- Direkte Signalkommunikation zwischen Eingang und Ausgang über IP
- Hochgeschwindigkeits-Peer-to-Peer-I/O innerhalb von 20 ms
- Ein physischer Alarmport für den Konnektivitätsstatus
- Dienstprogramm für schnelle und einfache webbasierte Einstellungen
- Lokaler Alarmkanal
- Fernalarmmeldung
- Unterstützt Modbus TCP für die Fernüberwachung
- Optionales LCD-Modul zur einfachen Konfiguration
Technische Details
Eingabe/Ausgabe-Schnittstelle
Eingabe/Ausgabe-Schnittstelle
- Digitale Eingangskanäle: 8
- Digitale Ausgangskanäle: 8
- Alarmkontaktkanäle: 1
- Tasten: Reset-Knopf
- Isolation: 3k VDC oder 2k Vrms
- Verbinder: Schraubbare Euroblockklemme
- Zeitintervall für digitale Filterung: Software konfigurierbar
- Trockenkontakt: Ein: kurz nach GND, Aus: offen
- I/O-Modus: DI
- Überspannungsschutz: 36 VDC
- Punkte pro COM: 8 Kanäle
- Sensorart: Trockenkontakt, Nasskontakt (NPN)
- Nasskontakt (DI zu GND): Ein: 10 bis 30 VDC, Aus: 0 bis 3 VDC
- Verbinder: Schraubbare Euroblockklemme
- Aktuelle Bewertung: 200 mA pro Kanal
- I/O-Modus: TUN
- I/O-Typ: Sink
- Überstromschutz: 0,6 A pro Kanal bei 25°C
- Abschaltung bei Übertemperatur: 160 °C (min.)
- Überspannungsschutz: 35 VDC
- 10/100BaseT(X)-Ports (RJ45-Anschluss): 1
- Magnetischer Isolationsschutz: 1,5 kV (eingebaut)
- Einstellmöglichkeiten: Webkonsole (HTTP) Windows-Dienstprogramm (ioMirrorAdmin)
- Industrielle Protokolle: Modbus TCP-Server (Slave)
- Management: BOOTP, DHCP-Client, HTTP, TCP/IP, UDP
- Zeiteinteilung: SNTP
- Unterstützte Funktionen: 1, 2, 3, 4, 5, 6, 15, 16
- LED-Anzeigen: DWR, Bereit
- Stecker: Schraubbare Euroblockklemme
- Anzahl der Leistungseingänge: 1
- Eingangsspannung: 12 bis 48 VDC
- Energieverbrauch: 136 mA @ 24 VDC
- I/O-Typ: Sink
- Aktuelle Bewertung: max. 200 mA pro Kanal
- Verbinder: Schraubbare Euroblockklemme
- Gehäuse: Kunststoff
- Maße: 115 x 79 x 45,6 mm (4,53 x 3,11 x 1,80 Zoll)
- Gewicht: 205 g (0,45 Pfund)
- Installation: Wandmontage, DIN-Schienenmontage
- Verdrahtung: I/O-Kabel - 16 bis 26 AWG, Stromkabel - 16 bis 26 AWG
- Betriebstemperatur: -10 bis 60°C (14 bis 140°F)
- Lagertemperatur: -40 bis 85°C (-40 bis 185°F)
- Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend)
- Höhe: 2000 m
