Milesight - UG56-L08GL
390,00 €*
Lieferzeit: Derzeit ca. 3-4 Wochen
Tel.: +49 (0) 6201 845020 oder E-Mail: shop@sphinxcomputer.de
Der UG56 ist ein robuster 8-Kanal-LoRaWAN®-Indoor-Gateway. Mit dem SX1302-Chip und einer leistungsstarken Quad-Core-CPU ausgestattet, unterstützt der UG56 die Verbindung mit mehr als 2000 Knoten. Der UG56 bietet eine Sichtverbindung von bis zu 15 km und kann in städtischen Umgebungen eine Reichweite von etwa 2 km abdecken. Damit eignet er sich ideal für Smart-Building-, Industrie-4.0- und viele weitere Indoor-Anwendungen.

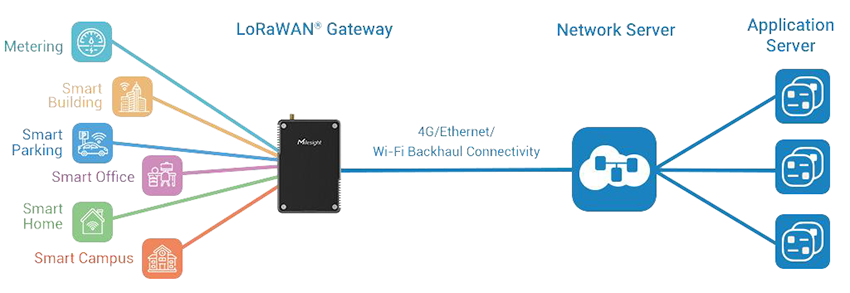

Der UG56 unterstützt nicht nur mehrere Backhaul-Verbindungen über Ethernet, WLAN und Mobilfunk, sondern verfügt auch über integrierte Netzwerkserver wie The Things Stack, ChirpStack usw. Zudem bietet er einen eingebauten Netzwerkserver sowie die Milesight Development Platform für eine einfache Bereitstellung.
LIEFERUMFANG: UG56-L08GL
| Mobilfunkstandard: | 4G |
|---|---|
| Extra: | SIM Karten Steckplatz |
| Schnittstelle: | USB |
| Temperaturbereich: | Erweiterter Temperaturbereich |
| Verbindung: | 10 / 100 / 1000-TX (RJ45) |
Eigenschaften
- Industrieprozessor mit vier Kernen und großem Speicher
- Ausgestattet mit SX1302-Chip zur Verarbeitung höherer Datenmengen bei geringerem Energieverbrauch
- 8 Halbduplex-Kanäle
- Robustes Metallgehäuse für industrielle Anwendungen
- Montage auf Tisch, Wand oder DIN-Schiene
- Mehrfache Backhaul-Konnektivität über Ethernet, Mobilfunk (4G) und WLAN
- DeviceHub und die Milesight Development Platform ermöglichen einfache und zentrale Verwaltung von entfernten Geräten
- Sichere Kommunikation über mehrere VPNs wie IPsec/OpenVPN/L2TP/PPTP/DMVPN/WireGuard
- Kompatibel mit gängigen Netzwerkservern wie The Things Stack, ChirpStack, Actility, AWS usw.
- Erkennung und Analyse des Rauschpegels mit intuitiver grafischer Darstellung für die Installation
- Integrierter Netzwerkserver sowie MQTT-/HTTP-/HTTPS-API für einfache Integration
- Unterstützung von BACnet/IP und Modbus zur einfachen Integration von LoRaWAN®-Daten in BMS-/PLC-Systeme
- Integriertes Python SDK für die sekundäre Entwicklung durch Nutzer
- Schnelle und benutzerfreundliche Programmierung mit dem Node-RED-Entwicklungstool
Hardware-Spezifikationen
Hardware-System
- CPU: Quad-Core 1,3 GHz, 64-Bit ARM Cortex-A35
- Arbeitsspeicher: 512 MB DDR3 RAM
- Flash-Speicher: 8 GB eMMC
- Erweiterbarer Speicher: 1 × Micro-SD-Steckplatz (intern)
LoRaWAN
- Antennenanschluss: 1 × 50 Ω SMA-Anschluss (Innenpin: SMA-Buchse)
- Kanal: 8 (Halbduplex)
- Frequenzband: CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923-1&2&3&4
- Empfindlichkeit: -140 dBm Empfindlichkeit @292bps
- Sendeleistung: Max. 27 dBm
- Protokoll: V1.0 Klasse A/B/C und V1.0.2 Klasse A/B/C
- LBT: Unterstützt
Ethernet-Schnittstelle
- Anschluss: 1 × RJ45 WAN-Port (unterstützt PoE PD)
- Physikalische Schicht: 10/100 Base-T (IEEE 802.3)
- Datenrate: 10/100 Mbps (Auto-Sensing)
- Schnittstelle: Auto MDI/MDIX
- Modus: Vollduplex oder Halbduplex (Auto-Sensing)
- Ethernet-Isolation: 1,5 kV RMS
Wi-Fi-Schnittstelle
- Antenne: Interne Antenne
- Standards: IEEE 802.11b/g/n, 2,4 GHz
- Sendeleistung:
- 802.11b: 18 dBm +/-2,0 dBm (11 Mbps)
- 802.11g: 15 dBm +/-2,0 dBm (6 Mbps)
- 802.11g: 15 dBm +/-2,0 dBm (54 Mbps)
- 802.11n@2.4 GHz: 14 dBm +/-2,0 dBm (MCS0_HT20)
- 802.11n@2.4 GHz: 14 dBm +/-2,0 dBm (MCS7_HT20)
- 802.11n@2.4 GHz: 13 dBm +/-2,0 dBm (MCS0_HT40)
- 802.11n@2.4 GHz: 13 dBm +/-2,0 dBm (MCS7_HT40)
Mobilfunk-Schnittstelle (Optional)
- Netzwerk: 4G LTE
- Antennenanschluss: 1 × 50 Ω SMA-Anschluss (Innenpin: SMA-Buchse)
- SIM-Steckplatz: 1 (Mini SIM-2FF)
Weitere
- Reset-Taste: 1 × RST (intern)
- USB: 1 × USB Type-C für Stromversorgung und Konsole
- LED-Anzeigen: 1 × SYSTEM, 1 × LoRa
- Integriert: Watchdog, Timer
Stromversorgung und Verbrauch
- Stromversorgung:
- 802.3 af PoE
- 5V/2A über Type-C-Port
- Stromverbrauch: Typisch 1,8 W, Max. 6,9 W
Physikalische Eigenschaften
- Schutzklasse: IP30
- Gehäuse & Farbe: Metall, Schwarz
- Gewicht: 186g
- Abmessungen: 110 x 75 x 24 mm (4,33 x 2,95 x 0,94 Zoll)
- Montage: Tischmontage, Wandmontage, DIN-Schienenmontage
Umgebung
- Betriebstemperatur: -20°C bis +60°C (-4°F bis +140°F)
- Lagerungstemperatur: -40°C bis +85°C (-40°F bis +185°F)
- Relative Luftfeuchtigkeit: 0 % bis 95 % (nicht kondensierend) bei 25°C/77°F
Zulassungen
- Regulatorisch: CE, FCC, ISED
- Umwelt: RoHS
Software-Spezifikationen
LoRaWAN
- Unterstützte Geräte: ca. 2000 Geräte der Klassen A/B/C (10-Minuten-Uplink-Intervall)
- Protokoll: V1.0 Klasse A/B/C und V1.0.2 Klasse A/B/C
- Kompatibilität: DeviceHub LNS, Milesight Development Platform LNS, Milesight IoT Cloud usw.
Paketweiterleitung
- Rauschanalyse: Analyse der Frequenzstörungen zur Kanalauswahl
- Paketfilter: Whitelist oder Blacklist zur Paketfilterung
- Datenübertragung: Wiederholung der Datenpakete nach Netzwerk-Wiederherstellung
Integrierter Netzwerkserver
- Dekodierung und Kodierung: Integrierte Milesight-Codec-Bibliothek, benutzerdefinierte Codecs unterstützt
- Gateway-Flotte: Fungiert als Netzwerkserver für andere Milesight-Gateways ohne Serverfunktion
- Multicast: Unterstützung von Multicast-Downlink-Steuerung
- FUOTA: Firmware-Upgrade für unterstützte Endgeräte
- Integration: MQTT, HTTP(s), BACnet/IP, Modbus TCP, Modbus RTU über TCP
Netzwerk
- Netzwerkprotokolle: PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, MQTT, MQTTS, BACnet/IP, Modbus RTU über TCP, Modbus TCP usw.
- VPN-Tunnel: OpenVPN/IPsec/PPTP/L2TP/GRE/DMVPN/WireGuard
- Firewalls: Zugriffskontrolle, DMZ, Portweiterleitung (DNAT), MAC-Bindung, Filterung (IP & Domain)
- DDNS: Unterstützt >16 Dienstanbieter, weitere manuell konfigurierbar
- Mehrstufige Autorität: Mehrere Benutzerberechtigungsstufen
- Zuverlässigkeit: WAN-Failover
- Diagnosetools: Ping, Traceroute, Tcpdump, QXDM, Log-Server
Wi-Fi-Schnittstelle
- Standards: IEEE 802.11 b/g/n, 2,4 GHz
- Modus: AP- oder Client-Modus
- Sicherheit:
- AP: WPA-PSK/WPA2-PSK-Authentifizierung, WEP/TKIP/AES-Verschlüsselung
- Client: WPA-PSK/WPA2-PSK/WPA-Enterprise/WPA2-Enterprise-Authentifizierung, WEP/TKIP/AES-Verschlüsselung
Verwaltung
- Konfiguration: Web, CLI (SSH/Telnet), SMS, On-Demand-Einwahl, SNMP, HTTP API, MQTT API, Milesight Development Platform, DeviceHub
- Updates: Web, Milesight Development Platform, DeviceHub
- Geräteverwaltung: Milesight Development Platform, DeviceHub
- Ereignis-Alarm: Stromversorgung, Netzwerkstatus, VPN-Status usw.
Weitere
- App: Python SDK, Node-RED
