Milesight - UG65-L08GL

Eigenschaften

• Industrieprozessor mit vier Kernen und großem Arbeitsspeicher
• Ausgestattet mit SX1302-Chip zur Verarbeitung größerer Datenmengen bei geringem Energieverbrauch
• 8 Halb-/Vollduplex-Kanäle
• Gehäuse mit IP65-Schutzklasse und industrietaugliches Design für Anwendungen im teilweisen Außenbereich, z. B. unter Vordächern
• Montage auf Tisch, Wand oder Mast

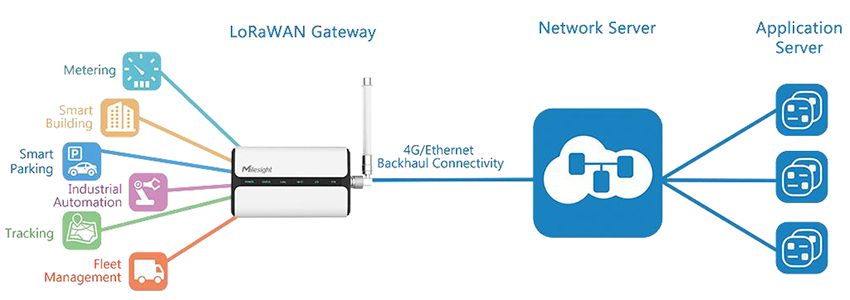

• Mehrfache Backhaul-Redundanz über Ethernet, Mobilfunk (4G) und WLAN
• DeviceHub und die Milesight Development Platform ermöglichen einfache und zentrale Verwaltung entfernter Geräte
• Sichere Kommunikation über mehrere VPNs wie IPsec/OpenVPN/L2TP/PPTP/DMVPN/WireGuard
• Kompatibel mit gängigen Netzwerkservern wie The Things Stack, ChirpStack, Actility, AWS usw.
• Erkennung und Analyse des Rauschpegels mit intuitiver grafischer Darstellung zur Installation
• Integrierter Netzwerkserver sowie MQTT(s)/HTTP(s)-API für einfache Integration
• Unterstützt BACnet/IP und Modbus zur einfachen Integration von LoRaWAN®-Daten in BMS-/SPS-Systeme
• Eingebettetes Python-SDK für die Weiterentwicklung durch Benutzer
• Schnelle und benutzerfreundliche Programmierung mit dem Node-RED-Entwicklungstool

Hardware-Spezifikationen

Hardware-System

• CPU: Quad-Core 1,5 GHz, 64-Bit ARM Cortex-A53
• Arbeitsspeicher: 512 MB DDR4 RAM
• Flash: 8 GB eMMC

LoRaWAN

• Antenne: 2 × interne Antennen + 1 × 50 Ω N-Buchse (extern)
• Kanäle: 8 (Halb-/Vollduplex)
• Frequenzband: CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923-1&2&3&4
• Empfindlichkeit: -140 dBm @292bps
• Sendeleistung: Max. 27 dBm
• Protokoll: V1.0 Klasse A/B/C und V1.0.2 Klasse A/B/C

Ethernet-Schnittstelle

• Anschluss: 1 × RJ45-WAN-Port (unterstützt PoE PD)
• Physikalische Schicht: 10/100/1000 Base-T (IEEE 802.3)
• Datenrate: 10/100/1000 Mbps (automatische Erkennung)
• Schnittstelle: Auto MDI/MDIX
• Modus: Halb-/Vollduplex (automatische Erkennung)
• Ethernet-Isolation: IEEE 802.11 b/g/n, 2,4 GHz (Hinweis: Dieser Eintrag scheint ein Fehler zu sein)

Wi-Fi-Schnittstelle

• Antenne: Interne Antenne
• Standards: IEEE 802.11b/g/n, 2,4 GHz
• Sendeleistung:
  • 802.11b: 18 dBm +/-2,0 dBm (11 Mbps)
  • 802.11g: 15 dBm +/-2,0 dBm (6 Mbps / 54 Mbps)
  • 802.11n@2.4 GHz: 14 dBm +/-2,0 dBm (MCS0_HT20/MCS7_HT20)
  • 802.11n@2.4 GHz: 13 dBm +/-2,0 dBm (MCS0_HT40/MCS7_HT40)

Mobilfunk-Schnittstelle (optional)

• Netzwerk: 4G LTE
• Antenne: Interne Antenne
• SIM-Steckplatz: 1 (Mini SIM – 2FF)

Weitere

• Reset-Taste: 1 × RST
• USB: 1 × USB Typ-C für Stromversorgung und Konsole
• LED-Anzeigen: 1 × POWER, 1 × STATUS, 1 × LoRa, 1 × Wi-Fi, 1 × LTE, 1 × ETH
• Stromanschluss: 1 × DC-Stecker (2,1 x 5,5 mm)
• Integriert: Watchdog, RTC, Timer

Stromversorgung und Energieverbrauch

• Stromversorgung:
  • DC 9–24 V über Stromanschluss
  • 802.3 af PoE
  • 5V/1A über USB Typ-C-Anschluss
• Stromverbrauch: Typisch 2,9 W, Maximal 4,2 W

Physikalische Eigenschaften

• Schutzklasse: IP65
• Material & Farbe: PC+ABS (UL94 V0), Weiß & Schwarz
• Gewicht: 548 g
• Abmessungen: 180 × 110 × 55,5 mm (7,09 × 4,33 × 2,19 Zoll)
• Montage: Tisch-, Wand- oder Mastmontage

Umgebungsbedingungen

• Betriebstemperatur: -40 °C bis +70 °C (-40 °F bis +158 °F), reduzierte LTE-Leistung über 60 °C
• Lagerungstemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F)
• Relative Luftfeuchtigkeit: 0 % bis 95 % (nicht kondensierend) bei 25 °C/77 °F

Zertifizierungen

• Regulatorisch: CE, FCC, IC, Telec, JATE, RCM
• Umwelt: RoHS

Software-Spezifikationen

LoRaWAN

• Unterstützte Geräte: ca. 2000 Geräte der Klassen A/B/C (10-Minuten-Uplink-Intervall)
• Protokoll: V1.0 Klasse A/B/C und V1.0.2 Klasse A/B/C
• Kompatibilität: DeviceHub LNS, Milesight Development Platform LNS, Milesight IoT Cloud usw.

Paketweiterleitung

• Rauschanalyse: Analyse von Frequenzstörungen zur Kanalwahl
• Paketfilter: Whitelist oder Blacklist zur Filterung eingehender Pakete
• Datenübertragung: Wiederholung von Datenpaketen nach Netzwerk-Wiederherstellung

Integrierter Netzwerkserver

• Dekodierung & Kodierung: Integrierte Milesight-Codec-Bibliothek, benutzerdefinierte Codecs möglich
• Gateway-Flotte: Funktioniert als Netzwerkserver für andere Milesight-Gateways ohne eigenen Server
• Multicast: Unterstützung von Multicast-Downlink-Steuerung
• FUOTA: Unterstützung von Firmware-Upgrades für FUOTA-fähige Geräte
• Integration: MQTT, HTTP(s), BACnet/IP, Modbus TCP, Modbus RTU über TCP

Netzwerk

• Netzwerkprotokolle: PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, MQTT, MQTTS, BACnet/IP, Modbus RTU über TCP, Modbus TCP usw.
• VPN-Tunnel: OpenVPN, IPsec, PPTP, L2TP, GRE, DMVPN, WireGuard
• Firewalls: Zugriffskontrolle, DMZ, Portweiterleitung (DNAT), MAC-Bindung, IP-/Domain-Filterung
• DDNS: Unterstützt mehr als 16 Anbieter, andere manuell konfigurierbar
• Benutzerverwaltung: Mehrstufige Benutzerberechtigungen
• Zuverlässigkeit: WAN-Failover
• Diagnosetools: Ping, Traceroute, Tcpdump, QXDM, Logserver

Wi-Fi-Schnittstelle

• Standards: IEEE 802.11 b/g/n, 2,4 GHz
• Modus: Access Point (AP) oder Client-Modus
• Sicherheit:
  • AP: WPA-PSK/WPA2-PSK-Authentifizierung, WEP/TKIP/AES-Verschlüsselung
  • Client: WPA-PSK/WPA2-PSK/WPA-Enterprise/WPA2-Enterprise-Authentifizierung, WEP/TKIP/AES-Verschlüsselung

Verwaltung

• Konfiguration: Web, CLI (SSH/Telnet), SMS, Einwahl auf Abruf, SNMP, HTTP API, MQTT API, Milesight Development Platform, DeviceHub
• Updates: Web, Milesight Development Platform, DeviceHub
• Geräteverwaltung: Milesight Development Platform, DeviceHub
• Ereignisalarme: Einschalten, Netzwerkstatus, VPN-Status usw.

Weitere

• App-Unterstützung: Python SDK, Node-RED
