Milesight - UG67-L08GL

Funktionen

• Industrieprozessor mit vier Kernen und großem Arbeitsspeicher
• Ausgestattet mit SX1302-Chip zur Verarbeitung großer Datenmengen bei geringem Energieverbrauch
• 8 Halb-/Vollduplex-Kanäle
• Wasserdichtes IP67-Gehäuse und industrielles Design für raue Umgebungen
• Optionale Wand- oder Mastmontage
• PoE- oder Gleichstromversorgung optional
• Kondensator zur Alarmübertragung bei Stromausfall

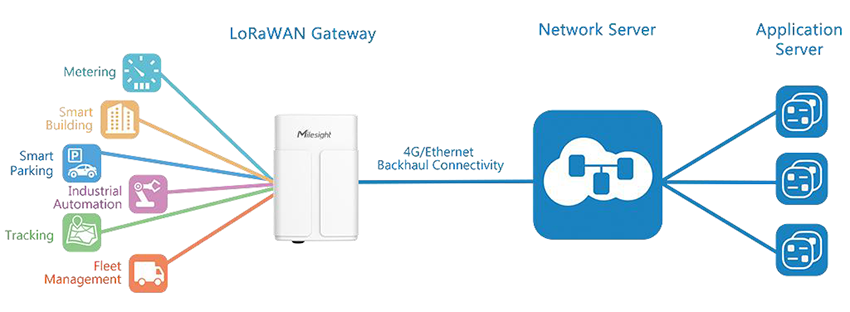

• Mehrfache Backhaul-Redundanz über Ethernet, Mobilfunk (4G) und WLAN
• Sichere Kommunikation über mehrere VPNs wie IPsec/OpenVPN/L2TP/PPTP/DMVPN/WireGuard
• DeviceHub und die Milesight Development Platform ermöglichen einfache und zentrale Verwaltung entfernter Geräte
• Kompatibel mit gängigen Netzwerkservern wie The Things Stack, ChirpStack, Actility, AWS usw.
• Erkennung und Analyse des Rauschpegels mit intuitiver grafischer Darstellung für die Installation
• Integrierter Netzwerkserver sowie MQTT(s)/HTTP(s)-API für einfache Integration
• Unterstützt BACnet/IP und Modbus zur einfachen Integration von LoRaWAN®-Daten in BMS-/SPS-Systeme
• Eingebettetes Python-SDK für benutzerdefinierte Weiterentwicklungen
• Schnelle und benutzerfreundliche Programmierung mit dem Node-RED-Entwicklungstool

Hardware-Spezifikationen

Hardware-System

• CPU: Quad-Core 1,5 GHz, 64-Bit ARM Cortex-A53
• Arbeitsspeicher: 512 MB DDR4 RAM
• Flash: 8 GB eMMC

LoRaWAN

• Antennenanschluss: 2 × 50 Ω N-Buchsen (extern)
• Kanäle: 8 (Halb-/Vollduplex)
• Frequenzband: CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923-1&2&3&4
• Empfindlichkeit: -140 dBm @292bps
• Sendeleistung: Max. 27 dBm
• LBT: Unterstützt

Ethernet-Schnittstelle

• Anschluss: 1 × RJ45-WAN-Port (PoE PD unterstützt)
• Physikalische Schicht: 10/100/1000 Base-T (IEEE 802.3)
• Datenrate: 10/100/1000 Mbps (automatische Erkennung)
• Schnittstelle: Auto MDI/MDIX
• Modus: Halb- oder Vollduplex (automatische Erkennung)
• Isolation: 1,5 kV RMS

Wi-Fi-Schnittstelle

• Antenne: Interne Antenne
• Standards: IEEE 802.11 b/g/n, 2,4 GHz
• Sendeleistung:
  • 802.11b: 18 dBm ±2,0 dBm (11 Mbps)
  • 802.11g: 15 dBm ±2,0 dBm (6 Mbps & 54 Mbps)
  • 802.11n@2,4 GHz: 14 dBm ±2,0 dBm (MCS0_HT20/MCS7_HT20)
  • 802.11n@2,4 GHz: 13 dBm ±2,0 dBm (MCS0_HT40/MCS7_HT40)

Mobilfunk-Schnittstelle (optional)

• Netzwerk: 4G LTE
• Antenne: Interne Antenne
• SIM-Slot: 1 (Mini SIM-2FF)

GNSS

• Technologie: GPS/GLONASS/QZSS/SBAS
• Antenne: Interne Antenne
• Empfindlichkeit: -161 dBm (Tracking), -149 dBm (Erfassung), -161 dBm (Wiedererfassung)
• Positionsgenauigkeit: 2,5 m CEP (unter freiem Himmel)

Sonstiges

• Reset-Taste: 1 × RST
• USB: 1 × Typ-C für Konsole
• LED-Anzeigen: 1 × SYS, 1 × LoRa, 1 × LTE
• Stromanschluss: 1 × M12 A-kodierter Stecker
• Integriert: Watchdog, RTC, Timer

Stromversorgung und Verbrauch

• Stromversorgung:
  • 802.3 af PoE
  • 6–12 VDC über M12-Anschluss
• Stromverbrauch: typisch 3,6 W, maximal 4,8 W

Physikalische Eigenschaften

• Schutzart: IP67
• Material & Farbe: PC (UL94 V0) + ADC-12 Aluminium, Weiß
• Gewicht: 1463 g
• Abmessungen: 240 × 164 × 90,9 mm (9,45 × 6,46 × 3,58 Zoll)
• Montage: Wand- oder Mastmontage

Umgebungsbedingungen

• Betriebstemperatur: -40 °C bis +70 °C (-40 °F bis +158 °F), reduzierte Mobilfunkleistung über 60 °C
• Lagerungstemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F)
• Relative Luftfeuchtigkeit: 0 % bis 95 % (nicht kondensierend) bei 25 °C

Zulassungen

• Regulatorisch: CE, FCC, RCM, TELEC, ANATEL
• Umwelt: RoHS

Software-Spezifikationen

LoRaWAN

• Unterstützte Geräte: ca. 2000 Geräte der Klassen A/B/C (10-Minuten-Uplink-Intervall)
• Protokoll: V1.0 Klasse A/B/C und V1.0.2 Klasse A/B/C
• Kompatibilität: DeviceHub LNS, Milesight Development Platform LNS, Milesight IoT Cloud usw.

Paketweiterleitung

• Rauschanalyse: Analyse der Frequenzstörungen zur Kanalwahl
• Paketfilter: Whitelist oder Blacklist zur Filterung von Paketen
• Datenübertragung: Wiederholung von Datenpaketen nach Netzwerkwiederherstellung

Integrierter Netzwerkserver

• Decodierung & Codierung: Integrierte Milesight-Codec-Bibliothek, unterstützt benutzerdefinierte Codecs
• Gateway-Flotte: Funktioniert als Netzwerkserver für andere Milesight-Gateways ohne eigene Serverfunktion
• Multicast: Unterstützung für Multicast-Downlink-Steuerung
• FUOTA: Firmware-Upgrades für unterstützte Endgeräte
• Integration: MQTT, HTTP(s), BACnet/IP, Modbus TCP, Modbus RTU über TCP

Netzwerk

• Netzwerkprotokolle: PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, MQTT, MQTTS, BACnet/IP, Modbus RTU über TCP, Modbus TCP usw.
• VPN-Tunnel: OpenVPN, IPsec, PPTP, L2TP, GRE, DMVPN, WireGuard
• Firewalls: Zugriffskontrolle, DMZ, Portweiterleitung (DNAT), MAC-Bindung, Filterung (IP & Domain)
• DDNS: Unterstützt mehr als 16 Anbieter, weitere manuell konfigurierbar
• Benutzerrechte: Mehrstufige Benutzerberechtigungen
• Zuverlässigkeit: WAN-Failover
• Diagnosetools: Ping, Traceroute, Tcpdump, QXDM, Logserver

Wi-Fi-Schnittstelle

• Standards: IEEE 802.11 b/g/n, 2,4 GHz
• Modus: AP- oder Client-Modus
• Sicherheit:
  • AP: WPA-PSK/WPA2-PSK-Authentifizierung, WEP/TKIP/AES-Verschlüsselung
  • Client: WPA-PSK/WPA2-PSK/WPA-Enterprise/WPA2-Enterprise-Authentifizierung, WEP/TKIP/AES-Verschlüsselung

Verwaltung

• Konfiguration: Web, CLI (SSH/Telnet), SMS, Einwahl bei Bedarf, SNMP, HTTP API, MQTT API, Milesight Development Platform, DeviceHub
• Aktualisierung: Web, Milesight Development Platform, DeviceHub
• Geräteverwaltung: Milesight Development Platform, DeviceHub
• Ereignisalarme: Ein-/Ausschalten, Netzwerkstatus, VPN-Status usw.

Sonstiges

• App: Python SDK, Node-RED
