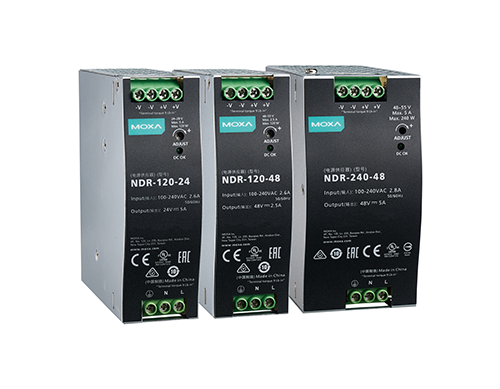

Moxa - NDR-120-48

Eigenschaften

• DIN-Schienen montiertes Netzteil
• Schlanke Bauform, ideal für die Installation in Schränken
• Universeller AC-Stromanschluss
• Hohe Energieumwandlungseffizienz

Technische Spezifikationen

Ausgangsleistungsparameter

• Leistung:
  • NDR-120-24: 120 W
  • NDR-120-48: 120 W
  • NDR-240-48: 240 W
• Spannung:
  • NDR-120-24: 24 VDC
  • NDR-120-48: 48 VDC
  • NDR-240-48: 48 VDC
• Stromstärke:
  • NDR-120-24: 0 bis 5 A
  • NDR-120-48: 0 bis 2,5 A
  • NDR-240-48: 0 bis 5 A
• Ripple und Rauschen:
  • NDR-120-24: 120 mVp-p
  • NDR-120-48: 150 mVp-p
  • NDR-240-48: 150 mVp-p
• Spannungsanpassungsbereich:
  • NDR-120-24: 24 bis 28 VDC
  • NDR-120-48: 48 bis 55 VDC
  • NDR-240-48: 48 bis 55 VDC
• Aufbau-/Anstiegszeit bei Volllast:
  • NDR-120-24: 2500 ms, 60 ms bei 115 VAC
  • NDR-120-24: 1200 ms, 60 ms bei 230 VAC
  • NDR-120-48: 2500 ms, 60 ms bei 115 VAC
  • NDR-120-48: 1200 ms, 60 ms bei 230 VAC
  • NDR-240-48: 3000 ms, 100 ms bei 115 VAC
  • NDR-240-48: 1500 ms, 100 ms bei 230 VAC
• Typische Haltezeit bei Volllast:
  • NDR-120-24: 10 ms bei 115 VAC
  • NDR-120-24: 16 ms bei 230 VAC
  • NDR-120-48: 10 ms bei 115 VAC
  • NDR-120-48: 16 ms bei 230 VAC
  • NDR-240-48: 22 ms bei 115 VAC
  • NDR-240-48: 28 ms bei 230 VAC

Eingangsleistungsparameter

• Typische Effizienz:
  • NDR-120-24: 88%
  • NDR-120-48: 89%
  • NDR-240-48: 90%
• Typischer Strom:
  • NDR-120-24: 1,3 A @ 230 VAC, 2,25 A @ 115 VAC
  • NDR-120-48: 1,3 A @ 230 VAC, 2,25 A @ 115 VAC
  • NDR-240-48: 1,3 A @ 230 VAC, 2,5 A @ 115 VAC
• Spannungsbereich:
  • 90 bis 264 VAC (47 bis 63 Hz)
  • 127 bis 370 VDC
• Ansprungstrom (kalter Start): 35 A @ 230 VAC, 20 A @ 115 VAC

Überlastschutz

• Nenn-Ausgangsleistung: 105 bis 160%
• Schutztyp: Konstantstrombegrenzung, automatische Rückstellung nach Beseitigung der Fehlersituation

Überspannungsschutz

• Überspannungsbereich:
  • NDR-120-24: 29 bis 33 V
  • NDR-240-48: 56 bis 65 V
  • NDR-120-48: 56 bis 65 V
• Schutztyp: Abschaltung der Betriebsspannung, Wiederanlauf zur Rückstellung

Körperliche Eigenschaften

• Gehäuse: Metall
• Abmessungen:
  • NDR-120-24: 123,75 x 125,20 x 40 mm (4,87 x 4,93 x 1,57 in)
  • NDR-120-48: 123,75 x 125,20 x 40 mm (4,87 x 4,93 x 1,57 in)
  • NDR-240-48: 127,81 x 123,75 x 63 mm (5,03 x 4,87 x 2,48 in)
• Gewicht:
  • NDR-120-24: 500 g (1,10 lb)
  • NDR-120-48: 500 g (1,10 lb)
  • NDR-240-48: 900 g (1,98 lb)

Umweltbedingungen

• Betriebstemperatur:
  • NDR-120-24: -20 bis 70 °C (-4 bis 158 °F)
  • NDR-120-48: -20 bis 70 °C (-4 bis 158 °F)
  • NDR-240-48: -20 bis 70 °C (-4 bis 158 °F)
• Lagertemperatur: -40 bis 85 °C (-40 bis 185 °F)
• Umgebungsrelative Luftfeuchtigkeit: 20 bis 95% (nicht kondensierend)
• Max. Betriebstemperatur bei Volllast:
  • NDR-120-48: 45 °C (113 °F)
  • NDR-120-24: 45 °C (113 °F)
  • NDR-240-48: 50 °C (122 °F)

Standards und Zertifizierungen

• Sicherheit:
  • UL 508
  • EN 62368-1
  • IEC 62368-1
• EMC:
  • EN 55032/35
  • EN 61000-3-2 Klasse A
  • EN 61000-3-3
  • EN IEC 61204-3
  • EN IEC 61000-6-2
• EMS:
  • IEC 61000-4-2 ESD: Kontakt: 4 kV; Luft: 8 kV
  • IEC 61000-4-3 RS: 80 MHz bis 1 GHz: 10 V/m
  • IEC 61000-4-4 EFT: Leistung: 2 kV
  • IEC 61000-4-5 Überspannung: Leistung: 4 kV
  • IEC 61000-4-6 CS: 0,15 kHz bis 80 MHz: 10 Vrms
  • IEC 61000-4-8: 30 A/m
  • IEC 61000-4-11

MTBF

• Standards: MIL-HDBK-217F
• Zeit:
  • NDR-120-24: 453.334 Std.
  • NDR-120-48: 453.334 Std.
  • NDR-240-48: 230.206 Std.

Garantie

• Garantiezeitraum: 3 Jahre
• Details unter www.moxa.com/warranty
